什么是断路器的跳跃和防跳(什么是断路器的跳跃和防跳功能)

1.当断路器在永久性故障电路中合闸时，继电保护会触发断路器跳闸。

2.如果此时断路器的合闸命令未被取消，断路器可能会再次合闸，导致断路器经历反复的开合，这种现象称为断路器的跳跃。

3.跳跃可能导致断路器爆炸，因此必须为断路器可能出现的合闸跳跃问题安装防跳装置。

4.断路器不仅用于分配电能和不频繁地启动异步电动机，还能对电源线路及电动机等实施保护。

5.在发生过载、短路或欠压等严重故障时，断路器能够自动切断电路，确保电力系统的安全运行。

6.高压断路器需要解决的关键问题之一是灭弧，即如何在开断高达1500V、电流为1500-2000A的电弧时，将其熄灭。

7.灭弧的原理包括冷却电弧以减弱热游离，以及通过吹弧拉长电弧来增强带电粒子的复合和扩散，同时将弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。

8.电力系统的电能产生、输送和使用过程中，配电是一个至关重要的环节。

9.配电系统由变压器和各种高低压电器设备组成，其中低压断路器是一种广泛使用的电器，也被称为自动空气开关。

10.低压断路器不仅可以用于接通和分断负载电路，还可以控制不频繁启动的电动机。

11.它的功能相当于多种电器的综合，包括闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等，是低压配电网中的重要保护电器。

什么是断路器的跳跃和防跳功能

一、跳跃

所谓"跳跃"是指当断路器合闸时，由于控制开关未复归或控制开关接点、自动装置接点卡住，致使跳闸控制回路仍然接通而动作跳闸，这样断路器将往复多次地"跳一合"，我们把这种现象称为"跳跃"。

使断路器合闸于故障线路而跳闸后，不再合闸，即使操作人员仍将控制开关放在合闸位置，断路器也不会发生"跳跃"。

二、线路保护的防跳回路原理及时间过程

（一)防跳回路的作用

1.防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄,自动装置的合闸接点粘连)而正好合闸在故障线路和设备上,造成断路器连续合切现象。

2.对于电流启动、电压保持式的电气防跳回路还有一项重要功能,就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢),造成保护出口接点先断弧而烧毁的现象。

这种现象对于微机保护装置来说是不可容忍的,而这一点却常被人们忽视。

(二)线路保护的防跳回路原理及时间过程

常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式。

防跳回路等。国产断路器多采用串联式防跳回路。

断路器多采用并联式防跳回路。

其中串联式防跳回路最合理,应用也最广泛,它除具有防跳功能外,还具有防止保护出口接点断弧而烧毁的优点,这也是应用微机保护装置不可缺少的技术条件。

其他防跳回路只具有防止断路器跳跃的功能,跳闸线圈辅助接点式防跳回路在执行防跳功能时,跳闸线圈长期带电有可能烧毁。

1.串联式防跳回路

所谓串联式防跳,即防跳继电器TBJ由电流启动,该线圈串联在断路器的跳闸回路中。电压保持线圈与断路器的合闸线圈并联。当合闸到故障线路或设备上,则继电保护动作,保护出口接点TJ闭合,此时防跳继电器TBJ。

的电流线圈启动,同时断路器跳闸,TBJ的常闭接点断开合闸回路,另一对常开接点接通电压线圈并保持。

若此时SK(5—8)或HJ接点不能返回而继续发出合闸命令,由于合闸回路已被断开,断路器不能合闸,从而达到防跳目的。

另外,当TBJ启动后,其并联于保护出口的常开接点闭合并自保,直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧。

串联式防跳回路，如下图1所示。

2.并联式防跳回路

所谓并联式防跳,即防跳继电器KO的电压线圈并联在断路器的合闸回路上(如图下图所示)。

例如一个持久的合闸命令存在时,合闸整流桥输出经Y3,S2,S3,S1,KO(2—1)接通。

断路器合闸后,并联在合闸回路的辅助接点3′闭合,启动防跳继电器KO,KO接点即由2—1位置切换到4—1位置,断开合闸回路并保持。

若此时线路或设备故障,继电保护动作跳闸。

但由于合闸回路已可靠断开,从而防止了开关跳跃。

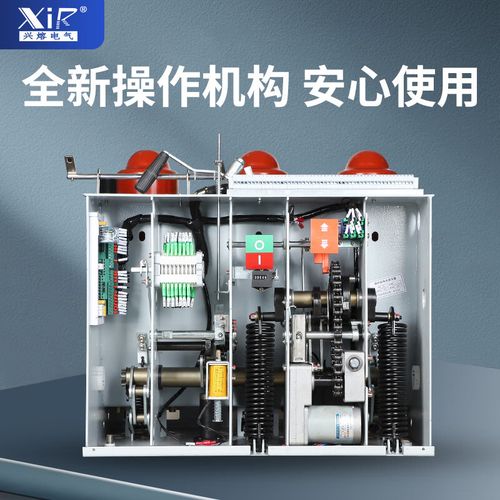

3.弹簧储能式防跳回路

如图下图所示，当一个持久合闸命令到来时,合闸电流经SK或HJ通过S3,K1,K1,S2,S1,YA1接通开关合闸。

合闸后弹簧机构开始储能,并联在合闸回路的弹簧储能辅助开关S3常闭点接通防跳继电器K1,K1的常开点自保,常闭点断开合闸回路。

若此时线路或设备故障,继电保护动作跳闸,由于合闸回路已可靠断开,。

有效地防止了开关跳跃。

4.跳闸线圈辅助接点式防跳回路

如下图所示,在合闸过程中出现短路故障时,保护装置使断路器跳闸,由跳闸线圈操动的常开辅助接点TQ2闭合,保持跳闸线圈继续通电。

跳闸线圈的常闭辅助接点TQ1断开,切断合闸回路,如果此时合闸命令继续存在,也不会使断路器再次合闸。

合闸命令解除后,跳闸线圈失电,接线恢复原来状态。

(三)应用过程中需注意的问题

1.对于没有防跳装置的断路器应加装电气防跳回路,串联式防跳回路性能最优,应优先采用,可收到一举两得的效果。

2.串联式防跳继电器的启动电流线圈应按灵敏度不小于2选型,且安装时应注意电流线圈与电压线圈的极性一致。

3.当保护装置内部和开关操作机构都有电气防跳回路时,推荐采用保护装置内部的防跳回路,而将操作机构中的防跳回路甩掉,这样使用可靠,维护方便。

4.对于弹簧储能式操作机构,有人认为其储能机构本身已具有防跳功能,似乎不必再加电器防跳回路。

但储能机构并不能防止因合闸接点粘连而造成的开关跳跃,又没有防止保护出口接点断弧烧毁的功能,所以还是加装电气防跳回路为好。
