起到安全防卫作用。
防跳是防止“开关跳跃”的简称。
所谓跳跃是指由于合闸回路手合或遥合接点粘连等原因,造成合闸输出端一直带有合闸电压。
当开关因故障跳开后,会马上又合上,保护动作开关会再次跳开,因为一直加有合闸电压,开关又会再次合上。
所以对此现象,通俗的称为“开关跳跃”。
一旦发生开关跳跃,会导致开关损坏,严重的还会造成开关爆炸,所以防跳功能是操作回路里一个必不可少的部分。
断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。
有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。
断路器的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。
而高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
吹弧熄弧的原理主要是冷却电弧减弱热游离,另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散,同时把弧隙中的带电粒子吹散,迅速恢复介质的绝缘强度。

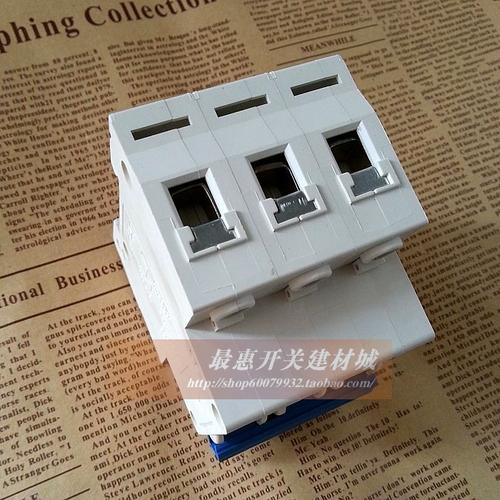

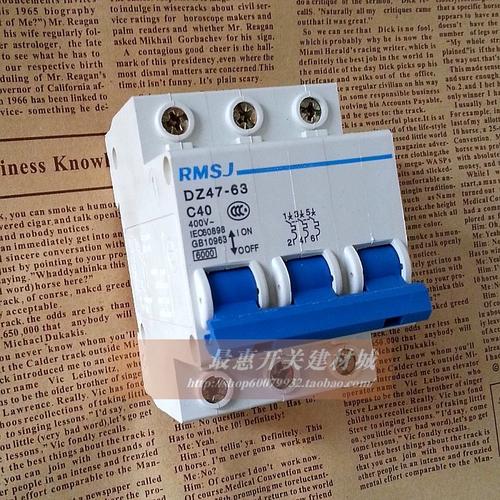

低压断路器也称为自动空气开关,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点,所以被广泛应用。结构和工作原理低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
断路器跳跃_百度百科
什么是断路器的跳跃和防跳
1.防跳功能是断路器的重要安全特性,其目的是防止断路器在故障条件下错误地合闸,从而避免连续合切现象。
2.防跳功能实现的传动方法,传统上是通过将断路器置于合闸位置并保持合闸命令,然后通过导线施加跳闸令来检验断路器是否发生跳跃。
3.防跳回路接线原理主要是为了防止因控制开关或自动装置的合闸接点未能及时返回(如操作人员未松开手柄,自动装置的合闸接点粘连)而合闸在故障线路和设备上。
4.对于不对应接线的断路器控制回路,当控制手柄在“跳闸后”位置时红灯闪光,这说明断路器仍在合闸位置。
5.分位防跳失败的原因分析与整改措施,包括短接保护屏后控制电源正101及跳闸出口回路137,随后短接控制电源正101及合闸出口回路107,断路器应跳跃。
6.LW2系列控制开关手柄转动档数一般为5档,最多不超过6档。其中具有2个固定位置和2个操作位置的LW2-Z型和LW2-YZ型控制开关,操作分为两部完成,可以有效防止误操作。
7.断路器误合的原因可能有:直流两点接地使合闸控制回路接通,自动重合闸继电器动合触点误闭合或其他元件故障接通控制回路,使断路器合闸。
8.对于不对应接线的断路器控制回路,控制手柄在“预备合闸”和“合闸后”位置均处于竖直状态。如果接线正确,则在“预备合闸”时绿灯闪光,在“合闸后”自动跳闸时红灯闪光。
9.如果断路器在试验位置自动合闸,而主电路没有接通但二次电路已经接通,可能是二次控制线路存在错误。
