总结一下,
常用的无机绝缘材料有:云母、石棉、大理石、瓷器、玻璃、硫黄等,主要用作电机、电器的绕组绝缘、开关的底板和绝缘子等。
有机绝缘材料有:虫胶、树脂、橡胶、棉纱、纸、麻、人造丝等,大多用以制造绝缘漆,绕组导线的被覆绝缘物等。
混合绝缘材料为由以上两种材料经过加工制成的各种成型绝缘材料,用作电器的底座、外壳等。
绝缘材料的应用
绝缘材料的作用是在电气设备中把电势不同的带电部分隔离开来。
因此绝缘材料首先应具有较高的绝缘电阻和耐压强度,并能避免发生漏电、击穿等事故。
其次耐热性能要好,避免因长期过热而老化变质;此外,还应有良好的导热性、耐潮防雷性和较高的机械强度以及工艺加工方便等特点。
根据上述要求,常用绝缘材料的性能指标有绝缘强度、抗张强度、比重、膨胀系数等。

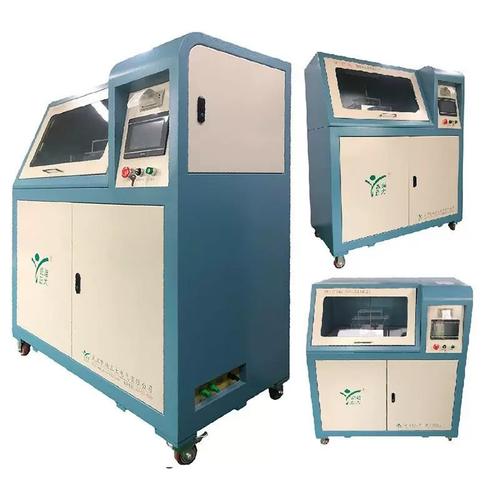

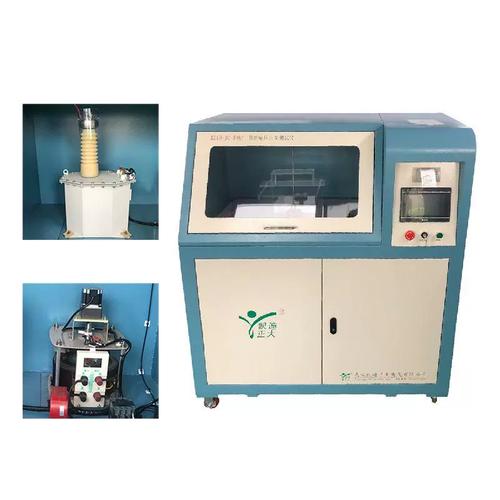

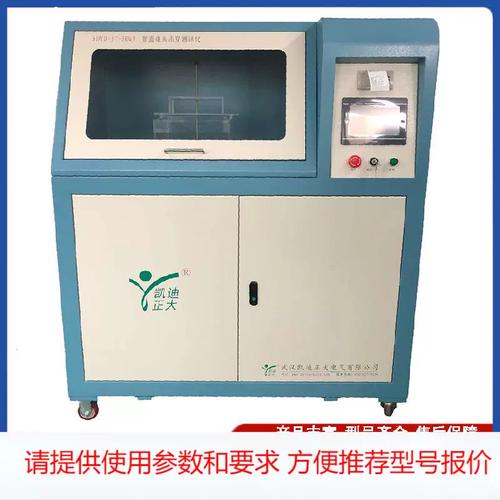

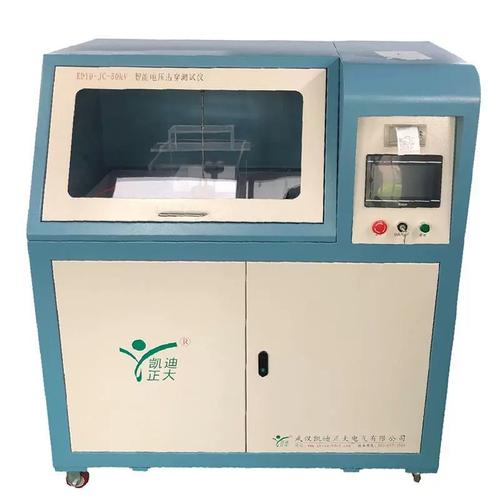

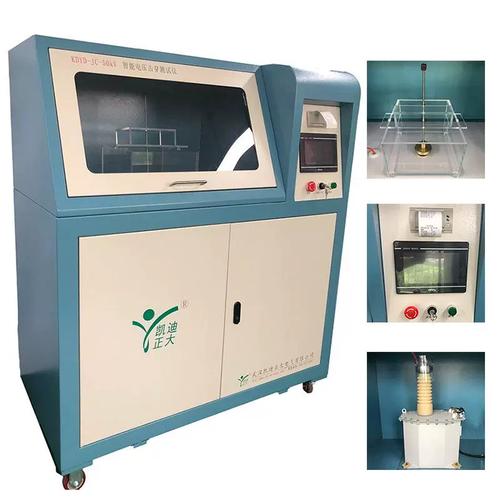

绝缘耐压强度:绝缘体两端所加的电压越高,材料内电荷受到的电场力就越大,越容易发生电离碰撞,造成绝缘体击穿。
使绝缘体击穿的最低电压叫做这个绝缘体的击穿电压。
使1毫米厚的绝缘材料击穿时,需要加上的电压千伏数叫做绝缘材料的绝缘耐压强度,简称绝缘强度。
由于绝缘材料都有一定的绝缘强度,各种电气设备,各种安全用具(电工钳、验电笔、绝缘手套、绝缘棒等),各种电工材料,制造厂都规定一定的允许使用电压,称为额定电压。
使用时承受的电压不得超过它的额定电压值,以免发生事故。
抗张强度:绝缘材料单位截面积能承受的拉力,例如玻璃每平方厘米截面积能承受1400牛顿的拉力。
绝缘材料的绝缘性能与温度有密切的关系。
温度越高,绝缘材料的绝缘性能越差。
为保证绝缘强度,每种绝缘材料都有一个适当的最高允许工作温度,在此温度以下,可以长期安全地使用,超过这个温度就会迅速老化。
按照耐热程度,把绝缘材料分为Y、A、E、B、F、H、C等级别。
例如A级绝缘材料的最高允许工作温度为105℃,一般使用的配电变压器、电动机中的绝缘材料大多属于A级。
绝缘材料的耐热性评定和分级
1主题内容与适用范围
本标准规定了电工产品绝缘的耐热性分级,确定了耐热性的评定及分级的原则和任务。
本标准适用于电工产品及其绝缘的耐热性分级,亦适用于某特定场合下应用的绝缘材料、简单组合和绝缘结构的耐热性定级。
2引用标准
GB11026.1确定电气绝缘材料耐热性的导则第一部分:制订热老化试验方法和评价试验结果的总规程。
3总论
因此,在电工产品中,温度最高处所用绝缘的温度极应该不低于该产品耐热等级所对应的温度(否则见第3.1.2条)。
由于习惯上的原因,目前无论对绝缘材料、绝缘结构和电工产品均笼统地使用“耐热等级”这一术语。
但今后的趋势是,对绝缘材料推荐采用“温度指数”和“相对温度指数”这两个术语;对绝缘结构则推荐采用“鉴别标志”这个术语;绝缘结构的“鉴别标志”只和所设计的特定产品发生联系;而对电工产品则保留采用“耐热等级”这个术语。
3.1.1运行条件
经验证明:如果电工产品(如旋转电机、变压器等)标准是以第3.1条所列的温度为基础并适当考虑该产品的特有因素制订的,那么,按这样的标准设计、制造的电工产品在通常的运行条件下可具有满意而经济的使用期。
3.1.2绝缘结构中的绝缘材料
标明某电工产品为某耐热等级,绝不意味着该产品绝缘结构中的每一种绝缘材料都具有相同的温度极限。
绝缘结构的温度极限与其中各绝缘材料的温度极限可能不直接相关。
在绝缘结构中,绝缘材料的温度极限可能因受到其他组成材料的保护而有所提高,也可能因材料间不相容而使绝缘结构的温度极限低于各个组成材料的温度极限。
所有这些问题应该通过功能试验来加以研究。
3.1.3温度和温升
本标准中列出的温度是指电工产品中绝缘所承受的最高温度,不是电工产品的允许温升。
电气设备标准中通常规定温升而不规定温度。在确定这类标准中的测量方法和允许温升时,应该考虑下列因素,如结构的特点、绝缘的导热性和厚度、各绝缘部分的易检测性、通风方法、负载特性等。
3.1.4其他影响因素
绝缘保持其效用的能力除了热因素外,还会受到某些条件(如施加在绝缘及其支撑结构上的机械应力)和某些因素(如振动和不同的热膨胀)的影响。
随着产品尺寸的增加,振动和热膨胀因素的影响也变得更为重要。
大气的温度,以及灰尘、化学物质或其他污染物的存在也会产生有害的影响。
在设计特定产品时,对这些因素都应加以考虑。
详见评定和鉴别电气设备绝缘结构的指导性资料。
3.1.5绝缘的使用期
电工产品的实际使用期取决于运行中的特定条件。这些条件可以随环境、工作周期和产品类型的不同而有很大的变化。此外,预期使用期还取决于产品尺寸、可靠性、有关设备的预期使用期以及经济性等方面的要求。
对某些电工产品,由于其特定的应用目的,要求其绝缘的使用期低于或高于正常值,或由于运行条件特殊,规定其温升高于或低于正常值,而使其绝缘的温度极高于或低于正常值。
绝缘的使用期的很大程度上取决于其对氧气、湿度、灰尘和化学物质的隔绝程度。
在给定温度下,受到恰当保护的绝缘的使用期会比自由暴露在大气中的绝缘的使用期长,因而,用化学惰性气体或液体作冷却或保护价质,可延长绝缘的使用期。
3.1.6工作温度的限制
绝缘除了经受老化外,有些材料受热超过一定温度会软化或发生其他劣变,但冷却后又恢复其原来的性能。使用这类材料时要注意,务必使它们在合适的温度范围内工作。
3.2绝缘的选择和确定
电工产品的研究、设计、制造单位应根据绝缘的温度极限选择合适的绝缘材料和绝缘结构。
确定绝缘的合理温度极限值的基础只能是运行经验或合适的、可接受的试验。
运行经验是选择绝缘材料和绝缘结构的重要基础。
然而,在选用新材料和新结构时,合适的试验则是这种选择的基础(参见第4.2条)。
4耐热性评定
4.1绝缘材料的耐热性评定
同一属类的许多绝缘材料在耐热性上可以很不相同。因此,根据绝缘材料属类的化学名称来判别它们的耐热性是不合适的。
用于电工产品绝缘结构中的各种绝缘材料,它们各自的耐热性可能受到其他材料的影响。此外,各种材料的耐热性在很大的程度上还取决于它们在绝缘结构中所承担的特定功能。
就绝缘材料在电工产品中的使用而论,材料评定有两个目的:一是对作为电气绝缘结构组成部分的某种材料的评价,另一是对单独使用的或作为构成绝缘结构的简单组合的成组成部分的某种材料的评价。
一般,评定试验和运行经验被公认为是绝缘材料耐热性评定的可接受的基础。
以运行经验为基础时要注意:必须保证该经验是适用的。但是在某种情况下,将一种经验转用于另一种应用情况往往可能也合适的。应制订合适的方法以确定运行经验之间的关系。
材料评定试验方法的研究已取得显著的进展。在确定和表达绝缘材料的耐热性方面已更加完善,对此可参见GB11026.1,并且还将制订该导则的其他部分。
对可一种材料,采用不同的性能(如电气的、机械的等)、方法和失效标准作耐热图,就可能得到不同的温度指数和半差。不同的温度指数和半差表明耐热性上有所不同,并由引决定了材料的使用方式和它可以承担的功能。
用标准试样试验得到的结果可能与材料按其实际使用形式试验得到的结果不同。绝缘结构更接近实际情况。因此,绝缘结构试验的结果可以证明材料在有关应用中的适用性。
4.2绝缘结构的耐热性评定
估价绝缘结构的耐热性,最好用有关的运行经验作基础。
没有这种运行经验时,就应当进行合适的功能性试验。
为此目的,需要用一种被运行经验证明了的结构作为参考绝缘结构。
通过与它对比来评定新绝缘结构的耐热性。
绝缘的研究单位和电工产品的研究、设计、制造、检测、使用单位应设计和进行合适的试验。
在设计合适的试验和制订耐热性评定标准化试验规程时,应参考评定绝缘结构的有关资料。
在选择绝缘结构的各组成部分时,可以参考单一材料的耐热性评定结果(见第4.1条)。
只要由合适的绝缘结构试验或运行经验证明其某种绝缘材料有满意的运行特性,就可以判明该材料是否适用于某特定的绝缘结构。不用考虑材料本身的耐热性。
对很简单的和受单应力作用的绝缘结构,可以根据具体情况决定,是需要进行绝缘结构的功能性试验;还是较简单地根据材料的耐热性数据作出评价,就可得到满意的结果。
如果需要评价某材料是否适用于某电工产品,则应该用已被合适的运行经验证明的材料作参考材料,进行对试验。
对此,有关单位应提供在特定应用场合下被运行经验证明的材料的资料。
同时,为了能够对材料进行恰当的分级,还应提供关于如何评价运行经验的准则。
应制订适用于对比评定的标准化试验规程。在还没有这种标准化试验规程时,绝缘的研究单位和电工产品的研究、设计、制造、检测、使用单位应选择合适的试验规程进行试验。
5分级
电工产品及其绝缘的耐热性分级见第3.1条(特别是第3.1.5条和3.1.6条)和第4.2条。
若由试验或运行经验表明某绝缘材料、简单组合或绝缘结构,于某一特定的应用场合,能在特定的温度下可靠的工作,可以按第3.1条赋予其合适的耐热等级。
避雷器全电流和阻性电流测试
摘要:高压避雷器的使用之前,一定要先行检测,高压避雷器怎么检测好坏的方法主要有两种,交流法和直流法,直流法采用的是直流高压发生器测量,交流法采用的是氧化锌避雷器特性测试仪。
在安装的时候,高压避雷器的安装注意事项有检查每一只避雷器的全部零件是否齐全等,接线的方法有避雷器相—中—地接线法和避雷器相—地间接线法。
具体的高压避雷器怎么检测好坏以及高压避雷器的安装与接法,一起来看看吧!一、高压避雷器怎么检测好坏。
判断高压避雷器有两种方式,一种是交流,还有一种是直流法,两种测量有不同的意义和用途,直流法采用的是直流高压发生器测量,交流法采用的是氧化锌避雷器特性测试仪,下面具体看一下高压避雷器如何检测好坏:
1、交流参数测量
交流参数是采用付里叶谐波分析技术,在不停电情况下测量高压避雷器的全电流、阻性电流及谐波、工频参考电压、谐波、有功功率和相位差等相关电参量,测量时,引入PT二次侧电压,同时将测试线接入避雷器的上下两端口,观察屏幕的参量,一般用φ和Ir1p均能直观衡量MOA性能,观察阻性电流和相位角,基本就能看出其绝缘受潮的程度。
2、直流参数测量
直流参数测量一般在新装,检修是必须检查的项目,施加直流电压电压,观察避雷器的电流、电压关系,测试高压避雷器需要做直流1mA下的电压以及0.75倍直流1mA电压下的泄漏电流,根据预防性试验规程,测得直流1mA电压实测值与初始值或制造厂规定值比较,变化不应大于±5%;0.75倍直流1mA电压下的泄漏电流不应大于50μA,即为合格。
二、高压避雷器的安装与接法
1、安装
(1)首先是关于土建工程和设备安装工程验收检查的部分,我们要检查避雷器的标高是否符合设计的要求,不能过高或者过低,其次就保证高压避雷器的支架垂直度。
(2)其次在安装过程中,我们要检查每一只避雷器的全部零件应该齐全,并且要放置在干燥的环境中。
(3)在安装之前,我们要测试电导或者是泄露的电流是否符合技术的要求。安装高压避雷器本体时要严格按照说明书进行安装。
2、接法:
(1)避雷器相—中—地接线法,如果工程师想要避免在雷雨天气下,一些额外因素对高压电容器组的影响,可以将避雷器接在相—中—地间。
这种接线方法的特点是能够保护元件直接并接在电容器极间,各相电容器过电压由各自并联的保护避雷器来限制,保护配合直接,不受其它因素影响。
(2)避雷器相—地间接线法,在进行避雷器的设置时,工程师可以将其接在相—地间,这种避雷器的接法相对来说比较简单,在实际工作中的使用率非常高。
