射频电缆和同轴电缆的区别

摘要：射频电缆是各种无线电通信系统及电子设备中不可缺少的元件，它能够传输电磁能量，在无线通信与广播、电视、雷达、导航、计算机及仪表等方面广泛的应用。

射频电缆的分类都有哪些呢？下面一起来详细了解下。

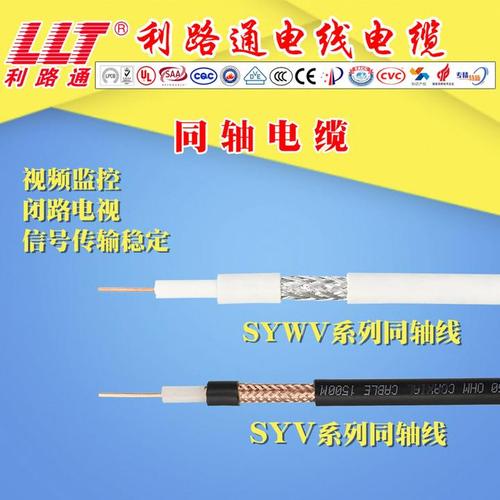

射频电缆是什么线射频电缆也叫同轴电缆，是由互相同轴的内导体、外导体以及支撑内外导体的介质组成的。

射频电缆是各种无线电通信系统及电子设备中不可缺少的元件，在无线通信与广播、电视、雷达、导航、计算机及仪表等方面广泛的应用。

射频电缆按结构分同轴射频电缆是什么：是最常用的结构型式。

特点：衰减小，屏蔽性能高，使用频带宽及性能稳定等。

用途：通常用来传输500千赫到18千兆赫的射频能量。

对称射频电缆是什么：对称射频电缆回路其电磁场是开放型的。

特点：由于在高频下有辐射电磁能，因而使衰减增大，并导致屏蔽性能差，再加上大气条件的影响，通常较少采用。

用途：主要用在低射频或对称馈电的情况中。

螺旋射频电缆是什么：同轴或对称电缆中的导体，有时可做成螺旋线圈状。

特点：增大电缆的电感，从而增大了电缆的波阻抗及延迟电磁能的传输时间。

用途：如果螺旋线圈沿长度方向卷绕的密度不同，则可制成变阻电缆。

射频电缆按绝缘型式分实体绝缘电缆在这种电缆的内外导体之间全部填满实体高频电介质，大多数软同轴射频电缆都是采用这种绝缘型式。

空气绝缘电缆是什么：电缆的绝缘层中，除了支撑内外导体的一部分固体介质外，其余大部分体积均是空气。

特点：从一个导体到另一个导体可以不通过介质层。

半空气绝缘电缆是什么：介于上述两种之间的一种绝缘型式，其绝缘也是由空气和固体介质组合而成。

特点：从一个导体到另一个导体需要通过固体介质层

射频电缆按绝缘材料分塑料绝缘电缆在PVC粉中添加稳定剂、增塑剂、阻燃剂、润滑剂及其它助剂的混合物。

成本低廉，在线材表面色差、光哑度、印字、加工效率、软硬度、导体的附着力、线材本身的机械物理性能和电性能方面均可作有效控制；具有非常良好的阻燃性能。

橡皮绝缘电缆硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。

同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。

非常柔软，良好的弹性，无味无毒，不怕高温和抵御严寒，长时间在紫外线和其他气候条件下，其物性也仅有微小变化。

长时间在紫外线和其他气候条件下，其物性也仅有微小变化。

无机矿物绝缘电缆是一种以铜护套包裹铜导体芯线。

耐火、操作温度高、寿命长、防水，机械强度高，载流量大，耐腐蚀性高。

广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、购物中心、停车场等场合。

射频电缆按柔软性分半柔性电缆是什么：在某些场合，半柔性电缆是半刚性电缆的替代品，这种电缆的性能指标接近于半刚性电缆，而且可以手工成形。

特点：其稳定性比半刚性电缆略差些，由于它可以很容易成形，同样也就容易变形，尤其是在长期使用的情况下。

柔性（编织）电缆相对于半刚性和半柔性的电缆，柔性电缆的成本十分昂贵，这是因为柔性电缆在设计时要顾及的因素更多。柔性电缆要能够多次弯曲而且还要保持性能，这是作为测试电缆的最基本要求。

半刚性电缆是什么：这种电缆不容易被轻易弯曲成形，其外导体是采用铝管或者铜管制成。

特点：具有非常稳定的温度特性，尤其在高温条件下，具有非常良好的相位稳定性。

用途：大量应用于各种射频和微波系统中。

其他射频电缆分类按传输功率分1、0.5千瓦以下的低功率射频电缆。

2、0.5—5千瓦中功率射频电缆

3、5千瓦以上的大功率射频电缆

按用途特点分1、低衰减射频电缆

2、低噪音射频电缆

3、微小型射频电缆

4、高稳相射频电缆
