在电子世界中，数据转换器是数据交流的关键桥梁，它们将模拟与数字信号转换自如。本篇文章将深入探讨数模转换器及其多种类型，揭示它们在通信和电子设备中的核心作用。
数模转换器：核心角色
无论是模数转换器(ADC)还是数模转换器(DAC)，它们都是数字电子设备的神经中枢，使我们能够处理和传递模拟信号。
例如，ADC将模拟音频从麦克风转化为计算机可读的数字数据，而DAC则负责将数字音频信号还原为模拟形式，驱动扬声器发声。

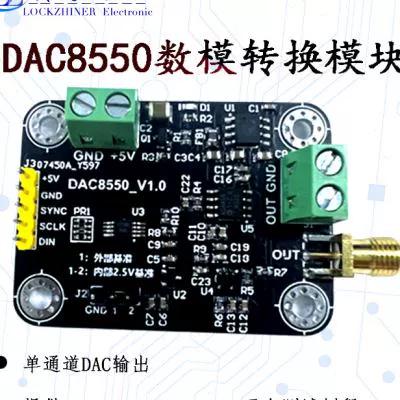

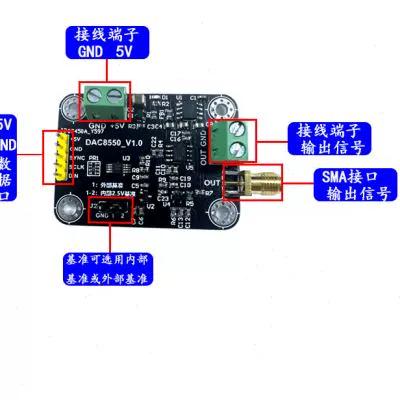

DAC的魔法：从数字到模拟
数模转换器(DAC)的工作原理基于奈奎斯特-香农采样理论，通过精确的带宽和采样率，可以近乎完美地复现数字信号。
在DAC内部，大量的数字数据通过专用电路（如ASIC、微处理器或FPGA）转化为模拟信号，以便在现实世界中触手可及。
在通信领域，它扮演着数据传输的转化角色，将数据传输效率提升到新的高度。
类型繁多：DAC的几种实现
DAC的主要类型包括加权电阻法、R-2R梯形网络、串行数模转换器、BCD数模转换器和双极性数模转换器。
每一种都有其独特的优势和适用场景。
例如，加权电阻法利用电阻网络和米尔曼定理，确保转换的稳定性和精度，而R-2R梯形网络则以其简单制造和集成特性脱颖而出。
加权电阻法的细节
加权电阻法的DAC由开关、电阻网络、参考电压和求和放大器构成。通过米尔曼定理，我们可以看到每个电阻都与输入的二进制数字信号成反比，确保了精确的模拟信号输出。
R-2R梯形网络的魅力
R-2R网络以其简单的结构和无限可扩展性而受到青睐。通过分析戴维宁等效电路，我们可以轻松理解电路如何将并行数字信号转化为模拟电压，无论网络位数如何，都能保持输出电阻的稳定。
优缺点与总结
DAC的优点包括简单设计、易于制造，但实际应用中，电阻值的选择和网络复杂性需权衡。总的来说，数模转换器是电子设备中不可或缺的组件，它们的深入理解有助于提升我们的技术实践能力。
数模转换器的输出是什么
区别：
1、数字数据采用数字信号(DigitalSignal)，例如用一系列断续变化的电压脉冲(如我们可用恒定的正电压表示二进制数1，用恒定的负电压表示二进制数0)，或光脉冲来表示。
2、模拟数据一般采用模拟信号(AnalogSignal)，例如用一系列连续变化的电磁波(如无线电与电视广播中的电磁波)，或电压信号(如电话传输中的音频电压信号)来表示；
3、当数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线、电缆或光纤介质将通信双方连接起来，才能将信号从一个节点传到另一个节点。
4、当模拟信号采用连续变化的电磁波来表示时，电磁波本身既是信号载体，同时作为传输介质；而当模拟信号采用连续变化的信号电压来表示时，它一般通过传统的模拟信号传输线路(例如电话网、有线电视网)来传输。
5、数字信号指自变量是离散的、因变量也是离散的信号，这种信号的自变量用整数表示，因变量用有限数字中的一个数字来表示。在计算机中，数字信号的大小常用有限位的二进制数表示。
6、模拟信号是指信息参数在给定范围内表现为连续的信号。或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。
信号的数字化需要三个步骤：抽样、量化和编码。
抽样是指用每隔一定时间的信号样值序列来代替原来在时间上连续的信号，也就是在时间上将模拟信号离散化。
量化是用有限个幅度值近似原来连续变化的幅度值，把模拟信号的连续幅度变为有限数量的有一定间隔的离散值。
在选择多路模拟开关时，需要考虑以下几点：
（1）通道数量
通道数量对切换开关传输被测信号的精度和切换速度有直接的影响，因为通道数目越多，寄生电容和泄漏电流通常也越大。
平常使用的模拟开关，在选通其中一路时，其它各路并没有真正断开，只是处于高阻状态，仍存在漏电流，对导通的信号产生影响；通道越多，漏电流越大，通道间的干扰也越多。
（2）泄漏电流
在设计电路时，泄漏电流越小越好。采集过程中，信号本身就非常微弱，如果信号源内阻很大，泄漏电流对精度的影响会非常大。
（3）切换速度
在选择模拟开关时，要综合考虑每路信号的采样速率、A/D的转换速率，因为它们决定了对模拟开关的切换速度的要求。
