电气五防(电气五防的内容是什么)

变配电室的“五防”即防火、防水、防雷、防雪、防小动物。“一通”即保持通风良好。“五防”的概念电力系统中的五防是指:。

1、防止误分、合断路器。

2、防止带负荷分、合隔离开关。

3、防止带电挂（合）接地线（接地开关）。

4、防止带地线送电,也就是防止带接地线（接地开关）合断路器（隔离开关）。

5、防止误入带电间隔。

变配电所布置的要求：

1、便于运行维护与检修。

有人值班的变配电所，应设单独的值班室，值班室应尽量靠近高低压配电室，且有门直通。

昼夜值班的变配电所，宜设休息室，并有厕所和给水排水设施。

变压器、高低压开关柜等电气装置要留有足够的安全净距离和操作维护通道。

2、便于进出线。如果是高压架空进线，则高压配电室宜位于进线侧。变压器低压出线电流较大，一般采用矩形裸母线，因此变压器的安装位置宜靠近低压配电室。低压配电宜位于出线侧。

3、保证运行安全。高低压配电室和电容器的门应朝值班室开，或朝外开。变电所采用双层布置时，变压器应设在底层。

高压电容器组较多时应装设在单独的房间内。所有带电部分离墙和离地的尺寸以及各室维护操作通道的宽度等，均应符合有关规程的要求，以确保运行安全。

变配电所应设置防止雨、雪和蛇鼠类小动物从采光窗进入室内的设施。另外，变配电所还应考虑防火、通风等要求。

4、节约土地与建筑费用。

当干式变压器具有不低于IP2X的防护外壳时，就可和高低压配电装置设置在同一房间内，而三相油浸式变压器油量超过100kg时应装设在单独的变压器室内。

现代高压开关柜和低压配电屏均为封闭外壳，防护等级不低于IP3X级，两者可以靠近布置。

高压开关柜不多于6台时，可与低压配电屏设置在同一房间内，但高压柜与低压屏的间距不得小于2m。周围环境正常的变电所，可采用露天或半露天式，即变压器安装在户外。高压配电所应尽量与邻近的车间变电所合建。

5、适应发展要求。高低压配电室内均应留有适当数量开关柜(屏)的备用位置。变压器室应考虑到扩建时有更换大一级容量变压器的可能。

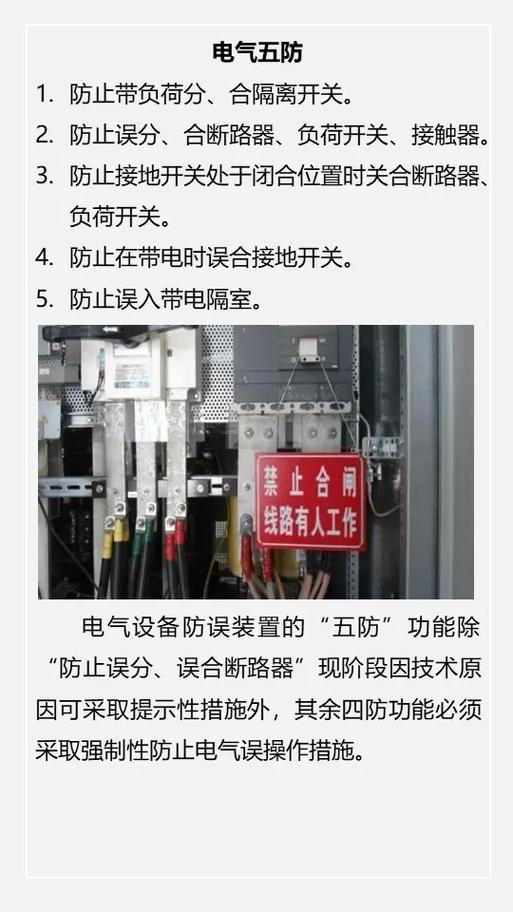

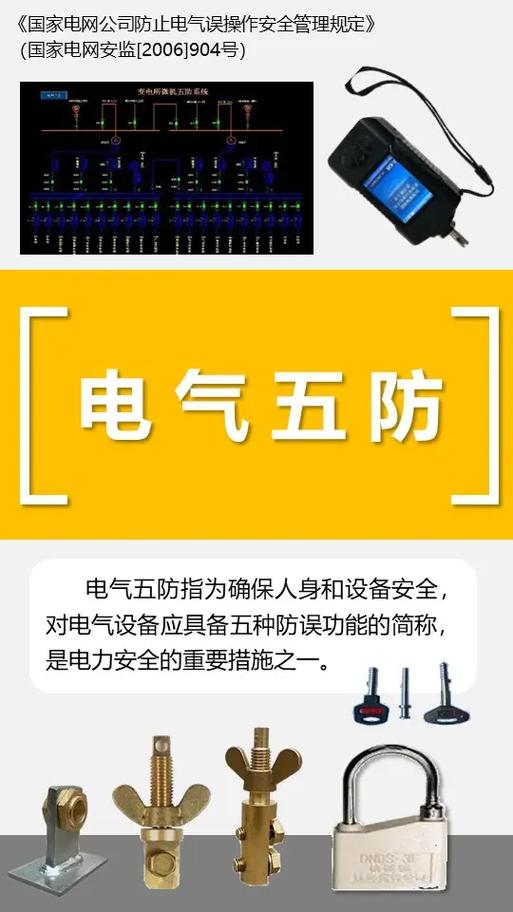

电气五防的内容是什么

电气五防内容是防止误分误合、防止负荷分合、防止带电接地、防止带地送电、防止误入带电。

防止误分误合：防止误分、误合断路器，只有操作指令与操作设备对应才能对被操作设备操作。

防止负荷分合：防止带负荷分、合隔离开关，断路器、负荷开关、接触器合闸状态不能操作隔离开关。

防止带电接地：防止带电挂（合）接地线（接地开关），只有在断路器分闸状态，才能挂接地线或合上接地开关。

防止带地送电：防止带地线送电，防止带接地线（接地开关）合断路器（隔离开关）。

防止误入带电：防止误入带电间隔，只有隔室不带电时，才能开门进入隔室。

在设计、制造及选用防误装置时应考虑的原则

（1）防误装置的结构应简单、可靠，操作维护方便，尽可能不增加正常操作和事故处理的复杂性。

（2）电磁锁应采用间隙式原理，锁栓能自动复位。

（3）成套的高压开关设备用防误装置，应优先选用机械联锁。

（4）防误装置应有专用工具（钥匙）进行解锁。

（5）防误装置应满足所配设备的操作要求，并与所配用设备的操作位置相对应。

（6）防误装置应不影响开关设备的主要技术性能（如分合闸时间等）。

（7）防误装置所用的电源应与继电保护、控制回路的电源分开。

（8）防误装置应做到防尘、防异物、防锈、不卡涩。户外的防误装置还应有防水、防潮、防霉的措施。

（9）“五防”中除防止误分、误合断路器可采用提示性的装置外，其他“四防”应采用强制性装置。

（10）新设计的户外110kV及以上复杂结线，应优先采用电气联锁或电磁锁方案。
