维氏硬度(维氏硬度测试仪)

洛氏硬度和维氏硬度的换算公式：VHN=HR/0.1891。

洛氏硬度和维氏硬度是用来测量材料硬度的两种测试方法，但是它们有一定的换算关系。换算关系式如下：VHN=HR/0.1891。其中，VHN是维氏硬度；HR是洛氏硬度。

1、计算洛氏硬度的维氏硬度例如，洛氏硬度HR=100，则维氏硬度VHN=100/0.1891=528.5。

2、计算维氏硬度的洛氏硬度例如，维氏硬度VHN=600，则洛氏硬度HR=600*0.1891=113.46。

洛氏硬度计使用方法：

1、将丝杠顶面及工作台上下端面擦净，将工作台置于丝杠台上。

2、将试件支撑面擦净置于工作台上，旋转手轮使工作台缓慢上升并顶起压头，至小指针指向红点，大指针旋转3圈垂直向上为止。

3、旋转指示器外壳，使C、B之间长刻线与大指针对正。

4、拉动加荷手柄，施加主试验力，指示器的大指针按逆时针方向转动。

5、当指示针转动停止下来后，即可将卸荷手柄推回，卸除主试验力。

6、从指示器上相应的标尺读数。

7、转动手轮使试件下降，再移动试件，按以上（2）-（6）步骤进行新的试验。

8、试验结束后用防尘罩将机器盖好。

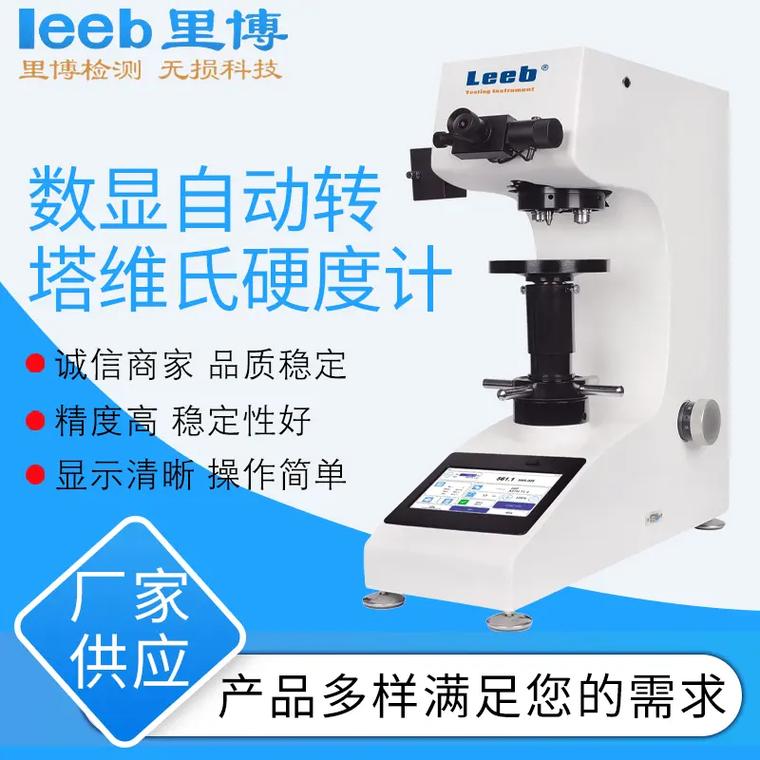

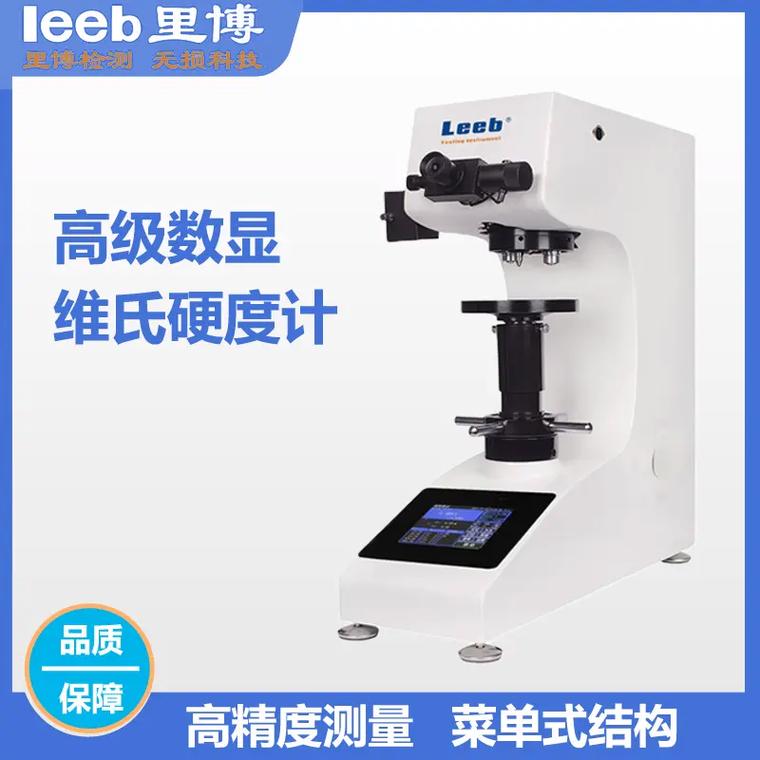

维氏硬度测试仪

它采用计算机软件控制，高倍率光学测量系统，光电传感器等技术实现测量装置与压头自动切换，通过软件输入，光源的强弱自动调节，并选择维氏与努氏试验方法、保持时间、文件号与储存等，提供了各种硬度值的转换表以供参考，在LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间，测量次数并能键入年、月、日期，试验结果和数据处理等，通过打印机输出。

它采用高倍率光学测量系统，目镜鼓轮一次读数。可测定钢、有色金属、IC薄片、薄塑料、金属薄片、涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度。1、显微硬度计从测试方式上分为：

1.1普通显微硬度计（如：MC010-HV-1000）。

1.2数显显微硬度计（如：MC010-HVS-1000）。

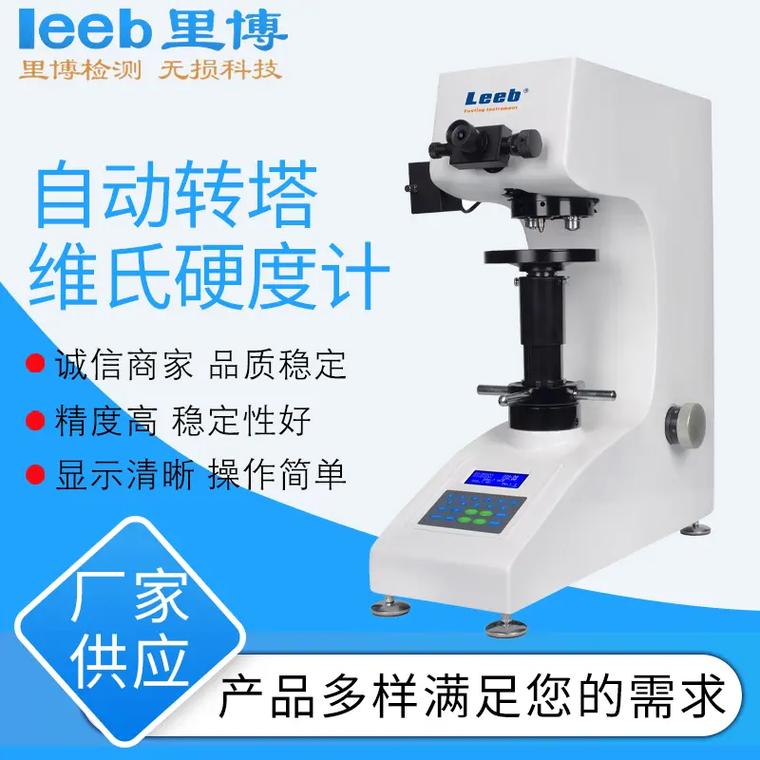

1.3自动转塔显微硬度计（如MC010-HV-1000Z）。

1.4数显自动转塔显微硬度计（如：MC010-HVS-1000Z）。

1.5硬度测量分析系统（如：MC010-HVST-1000Z）。

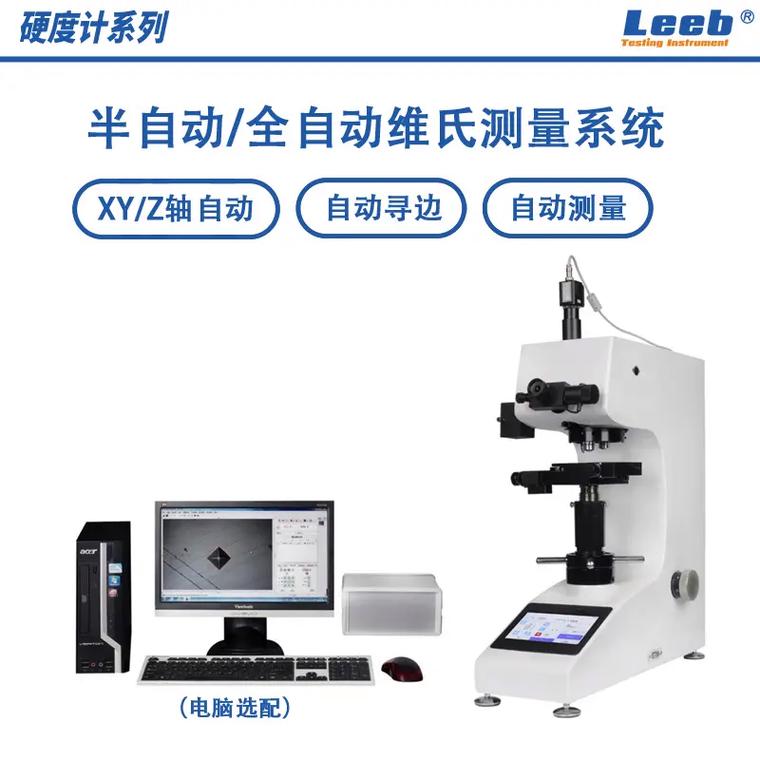

1.6电脑控制全功能显微硬度计（如：MC010-HVST-1000ZA）。

1.7金相显微硬度计（如：JXHVST-1000Z）。

2、显微硬度计从砝码力加载方式上分为：

2.1凸轮加载型（如MC010-HV-1000）。

2.2砝码垂直加载型（如MC010-HVS-1000Z）。

2.3电子加载型（国外有生产）

3、显微硬度计从升降控制上分为：

3.1丝杆升降控制型（如MC010-HV-1000）。

3.2光杆升降控制型（如MC010-HVS-1000Z）显微硬度计由主机、测微目镜、各种试台、标准硬度块、各种压头、物镜、调平角等构成。

测微目镜是用来观察金相或显微组织，确定测试部位，测量对角线长度，数据的采集等；硬度计主机则是完成目镜与压头的切换，在确定的测试部位进行施加载荷，完成平台的移动寻找像点等；相关附件主要是为了试件的夹持稳固等。

下面以MC010-HVST-1000ZA举例来说明显微硬度计的构造：

MC010-HVST-1000ZA显微硬度计主要由图像处理系统、机身、自动塔台控制系统、测微光学系统、大三通系统、加卸载机构、自动运动控制系统、升降系统、数据处理系统、显示模块及电路模块等。如下图示：

3．2．1图像处理系统

高端的图像处理系统采用最新光学技术与电子技术，通过大三通系统完美的与数据处理系统相结合，使压痕的测试及观察清晰准确，大大提高了测试精度。

3．2．2机身

世界主流设计概念的机体，呈现出精美的轮廓，高级的烤漆工艺让机身持久光亮如新。

3．2．3自动塔台控制系统

采用高精度的电气控制技术，配合一体化的塔台运转系统，即保证了物镜与压头的准确切换，同时也提高了定位精度，使塔台运转轻松自如。

3．2．4测微光学系统

超大视野的目镜，超大行程的十字平台移动结构，精准的光学系统，让操作人员能够轻松舒适的完成找基准、定位、选像及测量整个过程。

3．2．5大三通系统

自主知识产权的新一代大三通系统，直接定位于塔台基板上，配合一体化的照明系统，能够完美的与图像处理系统、数据处理系统、塔台控制系统及测微光学系统结合，实现了高精度定位、一体化设计及即时的升级扩展等现代仪器设计理念。

3．2．6加卸载机构

垂直导轨结构的加卸荷系统。

3．2．7自动运动控制系统

行程重复性高达2um的精度，可在行程范围内自由运动的控制方式，直接通过电脑控制的高精度载物台机构，不仅仅实现了操作的便利性，同时也为精密尺寸测量（如涂镀层厚度、金相分析及硬度梯度等）及金属结显微硬度计的使用与操作2．1显微硬度计技术参数。

2．1．1试验力：0.098N、0.245N、0.490N、0.981N、1.961N、2.942N、4.903N、9.807N，即：10gf、25gf、50gf、100gf、200gf、300gf、500gf、1000gf；

2．1．2施加试验力速度：0.05mm/s，自动加卸载试验力；

2．1．3目镜倍率：10X；

2．1．4物镜倍率：10X（观察）、40X（测量）；

2．1．5压痕范围：最大压痕测量长度250mm，最小压痕测量长度0.1um；

2．1．6硬度测量范围：最大硬度值9999.9，最小硬度值0.001；

2．1．7测试储存次数：99次；

2．1．8试验力保荷时间：0-99秒；

2．1．9试件最大高度：85mm；

2．1．10压头中心到内壁距离：110mm；

2．1．11最小检测单位：0.025um；

2．1．12试台尺寸：110X100mm，试台移动范围30X30mm，最小读数0.01mm；

2．1．13光路切换方式：目镜与CCD摄影同时观看测试；

2．1．14电源：220V，50/60Hz；

2．1．15主机重量：毛重50kg；

2．1．16仪器外形尺寸：460X430X200mm；硬度是一个重要的力学性能指标，它能反映材料弹性和塑性变形的特性指标。

硬度测定时试样制备简单，试样基本不被破坏，接近无损检测，在不同尺寸与形状的试样上测定时，操作简便，测量速度快，并且硬度与强度之间有着相似的换算关系，根据硬度值能够得出近似的强度极限值；硬度测定是用标准形状和尺寸的较硬物体在一定压力下接触材料表面，测定材料在变形过程中表现出来的抗力，称为硬度测试。

用不同的载荷施加力的方法所得到的硬度是表现材料抵抗塑性变形的能力，肖氏硬度则表现了材料抵抗弹性变形的能力；日常中我们把载荷大于1kg测试力的称为宏观硬度，它主要用于较大的试件，希望通过硬度测试能够反映材料的宏观性能；载荷小于1kg测试力的称为微观硬度，它主要用于小而薄的试件，希望反映出微小领域内的材料性能，如显微组织的相硬度、材料的表面硬度。

显微硬度的测试原理基本和维氏硬度测试相同，所不同的是压头采用的是两对面夹角为136°;底面为正方形的正四棱锥金刚石压头和一径角为，横断角为的金刚石锥形压头，即：克努普金刚石压头（入下图）。

显微硬度计和维氏硬度计所用的载荷分别为：1kg、2kg、3kg、5kg、10kg、20kg、30kg、50kg、100kg、120kg等，常用的为1kg、2kg、5kg、10kg、30kg、50kg。
