垫圈是一种常见的机械元件,其主要作用是在连接件和螺母之间提供保护和压力分散。
它是扁平的金属环,设计用于防止被连接件表面因螺母的紧固而受损,并均匀分布螺母产生的压力。
垫圈种类繁多,按功能和尺寸可分为以下几类:
平垫圈-分为C级和不同规格的A级,如C级平垫圈和A级平垫圈。
大垫圈-主要为A级,用于提供额外的支撑。
特大垫圈-用于需要更大面积支撑的场合。

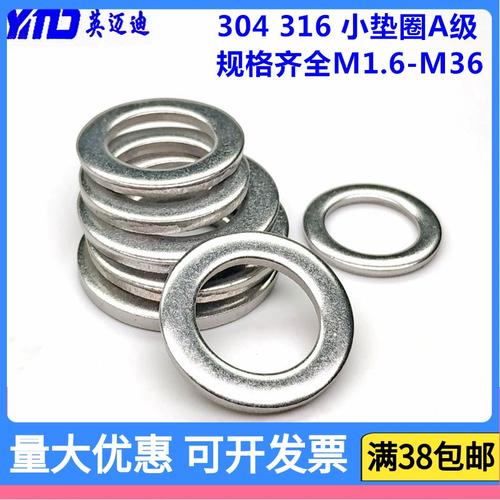

小垫圈-A级,适用于空间有限的地方。
平垫圈-倒角型-A级,设计有倒角以减小摩擦。
高强度垫圈-适用于钢结构,能承受更大的负荷。
球面垫圈、锥面垫圈-适应不同形状的连接表面。
工字钢和槽钢用方斜垫圈-专为特定形状的连接件设计。
弹簧垫圈-分为标准型、轻型和重型,具有自锁功能。
锁紧垫圈-包括内齿、内锯齿、外齿和外锯齿,提供额外的紧固和防松功能。
止动垫圈-如单耳、双耳、外舌和圆螺母用,防止旋转松动。
垫圈的选择和使用取决于连接件的具体需求,确保了连接的稳定性和可靠性。
垫圈等级
1、垫圈/垫片的材料栏标明200HV是材料力学性能等级为钢200HV。
2、标记示例:标准系列、公称尺寸d=8mm,性能等级为200HV级、不经表面处理的平垫圈:垫圈GB97.1—858200HV。
维氏硬度
维氏硬度试验方法是英国史密斯(R.L.Smith)和塞德兰德(C.E.Sandland)于1925年提出的。
英国的维克斯—阿姆斯特朗(Vickers-Armstrong)公司试制了第一台以此方法进行试验的硬度计。
和布氏、洛氏硬度试验相比,维氏硬度试验测量范围较宽,从较软材料到超硬材料,几乎涵盖各种材料。
维氏硬度的测定原理基本上和布氏硬度相同,也是根据压痕单位面积上的载荷来计算硬度值。
所不同的是维氏硬度试验的压头是金刚石的正四棱锥体。
试验时,在一定载荷的作用下,试样表面上压出一个四方锥形的压痕,测量压痕对角线长度,除以计算压痕的表面积,。
载荷除以表面积的数值就是试样的硬度值,用符号HV表示。
主要用于确定钢的表面渗氮硬化程度。
维氏硬度测量法所用的压头是金刚石正四棱锥,它的两相对面间的夹角为136°,载荷有5、10,20、30、50、100千克力等几种,用压出的四棱锥压痕表面积除载荷所得的值作为维氏硬度值,记为HV,即。
式中P为载荷;S为压痕对角线长度(毫米);
为四棱锥压头两相对面间夹角,
=136°。用于测定上述硬度的仪器以英国维克斯-阿姆斯特朗公司制造的应用较广,故得名为维氏硬度。
