磁悬浮列车是一种利用磁极吸引力和排斥力的高科技交通工具。简单地说，排斥力使列车悬起来、吸引力让列车开动。

磁悬浮列车上装有电磁体，铁路底部则安装线圈。

通电后，地面线圈产生的磁场极性与列车上的电磁体极性总保持相同，两者“同性相斥”，排斥力使列车悬浮起来。

铁轨两侧也装有线圈，交流电使线圈变为电磁体。

它与列车上的电磁体相互作用，使列车前进。

列车头的电磁体（N极）被轨道上靠前一点的电磁体（S极）所吸引，同时被轨道上稍后一点的电磁体（N极）所排斥——结果是一“推”一“拉”。

磁悬浮列车运行时与轨道保持一定的间隙（一般为1—10cm），因此运行安全、平稳舒适、无噪声，可以实现全自动化运行。

磁悬浮列车的使用寿命可达35年，而普通轮轨列车只有20—25年。

磁悬浮列车路轨的寿命是80年，普通路轨只有60年。

此外，磁悬浮列车启动后39秒内即达到最高速度，目前的最高时速是552公里。

据德国科学家预测，到2014年，磁悬浮列车采用新技术后，时速将达1000公里。

而一般轮轨列车的最高时速为300公里。

磁悬浮列车利用“同性相斥，异性相吸”的原理，让磁铁具有抗拒地心引力的能力，使车体完全脱离轨道，悬浮在距离轨道约1厘米处，腾空行驶，创造了近乎“零高度”空间飞行的奇迹。

世界第一条磁悬浮列车示范运营线——上海磁悬浮列车，建成后，从浦东龙阳路站到浦东国际机场，三十多公里只需6～7分钟。

上海磁悬浮列车是“常导磁吸型”（简称“常导型”）磁悬浮列车。

是利用“异性相吸”原理设计，是一种吸力悬浮系统，利用安装在列车两侧转向架上的悬浮电磁铁，和铺设在轨道上的磁铁，在磁场作用下产生的吸力是车辆浮起来。

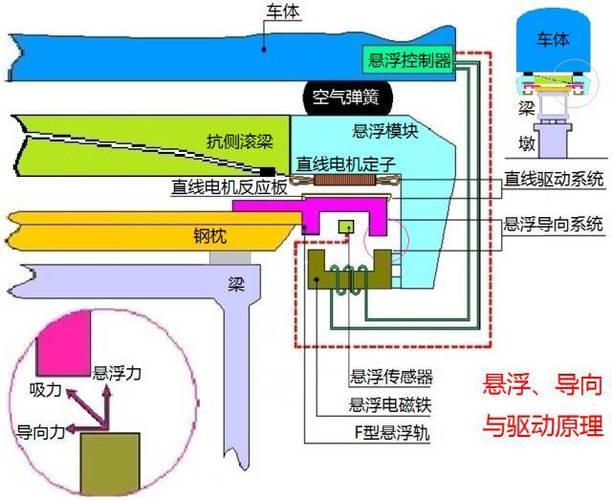

列车底部及两侧转向架的顶部安装电磁铁，在“工”字轨的上方和上臂部分的下方分别设反作用板和感应钢板，控制电磁铁的电流使电磁铁和轨道间保持1厘米的间隙，让转向架和列车间的吸引力与列车重力相互平衡，利用磁铁吸引力将列车浮起1厘米左右，使列车悬浮在轨道上运行。

这必须精确控制电磁铁的电流。

悬浮列车的驱动和同步直线电动机原理一模一样。通俗说，在位于轨道两侧的线圈里流动的交流电，能将线圈变成电磁体，由于它于列车上的电磁体的相互作用，使列车开动。

列车头部的电磁体N极被安装在靠前一点的轨道上的电磁体S极所吸引，同时又被安装在轨道上稍后一点的电磁体N极所排斥。

列车前进时，线圈里流动的电流方向就反过来，即原来的S极变成N极，N极变成S极。

循环交替，列车就向前奔驰。

稳定性由导向系统来控制。

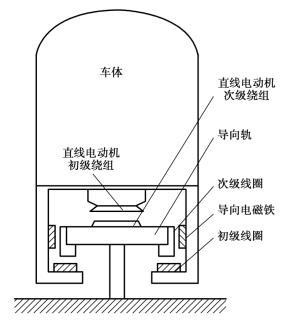

“常导型磁吸式”导向系统，是在列车侧面安装一组专门用于导向的电磁铁。

列车发生左右偏移时，列车上的导向电磁铁与导向轨的侧面相互作用，产生排斥力，使车辆恢复正常位置。

列车如运行在曲线或坡道上时，控制系统通过对导向磁铁中的电流进行控制，达到控制运行目的。

“常导型”磁悬浮列车的构想由德国工程师赫尔曼·肯佩尔于1922年提出。

“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同。

只是把电动机的“转子”布置在列车上，将电动机的“定子”铺设在轨道上。

通过“转子”，“定子”间的相互作用，将电能转化为前进的动能。

我们知道，电动机的“定子”通电时，通过电磁感应就可以推动“转子”转动。

当向轨道这个“定子”输电时，通过电磁感应作用，列车就像电动机的“转子”一样被推动着做直线运动。

上海磁悬浮列车时速430公里，一个供电区内只能允许一辆列车运行，轨道两侧25米处有隔离网，上下两侧也有防护设备。

转弯处半径达8000米，肉眼观察几乎是一条直线；最小的半径也达1300米。

乘客不会有不适感。

轨道全线两边50米范围内装有目前国际上最先进的隔离装置。

磁悬浮列车的优点:

列车在铁轨上方悬浮运行，铁轨与车辆不接触，运行速度快，能超过500千米／小时，运行平稳、舒适，易于实现自动控制；无噪音，不排出有害的废气，有利于环境保护；可节省建设经费；运营、维护和耗能费用低。

电磁悬浮列车的工作原理图

磁悬浮列车是一种利用磁极吸引力和排斥力的高科技交通工具。简单地说，排斥力使列车悬起来、吸引力让列车开动。

磁悬浮列车上装有电磁体，铁路底部则安装线圈。

通电后，地面线圈产生的磁场极性与列车上的电磁体极性总保持相同，两者“同性相斥”，排斥力使列车悬浮起来。

铁轨两侧也装有线圈，交流电使线圈变为电磁体。

它与列车上的电磁体相互作用，使列车前进。

列车头的电磁体（N极）被轨道上靠前一点的电磁体（S极）所吸引，同时被轨道上稍后一点的电磁体（N极）所排斥――――结果是一“推”一“拉”。

磁悬浮列车运行时与轨道保持一定的间隙（一般为1―10cm），因此运行安全、平稳舒适、无噪声，可以实现全自动化运行。

磁悬浮列车的使用寿命可达35年，而普通轮轨列车只有20―25年。

磁悬浮列车路轨的寿命是80年，普通路轨只有60年。

此外，磁悬浮列车启动后39秒内即达到最高速度，目前的最高时速是552公里。

据德国科学家预测，到2014年，磁悬浮列车采用新技术后，时速将达1000公里。

而一般轮轨列车的最高时速为300公里。

磁悬浮列车分为常导型和超导型两大类。

常导型也称常导磁吸型，以德国高速常导磁浮列车transrapid为代表，它是利用普通直流电磁铁电磁吸力的原理将列车悬起，悬浮的气隙较小，一般为10毫米左右。

常导型高速磁悬浮列车的速度可达每小时400～500公里，适合于城市间的长距离快速运输。

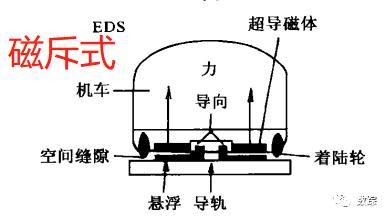

而超导型磁悬浮列车也称超导磁斥型，以日本MAGLEV为代表。

它是利用超导磁体产生的强磁场，列车运行时与布置在地面上的线圈相互作用，产生电动斥力将列车悬起，悬浮气隙较大，一般为100毫米左右，速度可达每小时500公里以上。

这两种磁悬浮列车各有优缺点和不同的经济技术指标，德国青睐前者，集中精力研制常导高速磁悬浮技术;而日本则看好后者，全力投入高速超导磁悬浮技术之中。
