浪涌电流和启动电流的区别(启动浪涌电流抑制电路)

电源浪涌电流的原因

浪涌电流，也被称为瞬态冲击电流或过电流，主要出现在电源接通时或接通后的短暂时间内。其产生原因多样，主要涉及到以下几个方面：

一、电源设备本身的特点

电源在启动或刚接通时，由于电容器需要充电，会产生一个瞬时的大电流。特别是在一些开关电源中，由于采用了大容量电容器来平滑输出电压，浪涌电流现象尤为明显。这是电源设计时的一种固有特性。

二、电网电压的不稳定性

电网电压常常因为各种因素产生波动。当电压突然升高或产生瞬时的高频噪声时，电源会感受到这种变化并可能产生浪涌电流。特别是在电网中存在其他高功率设备启动时，这种瞬间的冲击可能对电源造成一定的影响。

三、设备负载的突变性

在电子设备使用过程中，当负载发生突变，也可能引起电源的浪涌电流。这种负载的变化导致了电源输出电流的瞬时增大。

四、电路设计的影响

在某些情况下，电路设计的不合理或元器件选择不当也可能导致电源产生浪涌电流。

不合理的电路设计可能在瞬间造成较大的电流通过电路。

另外，电气接触不良和阻抗的变化也会增加浪涌电流的风险。

因此，在设计电源电路时，需要充分考虑这些因素并采取适当的措施来抑制浪涌电流的产生。

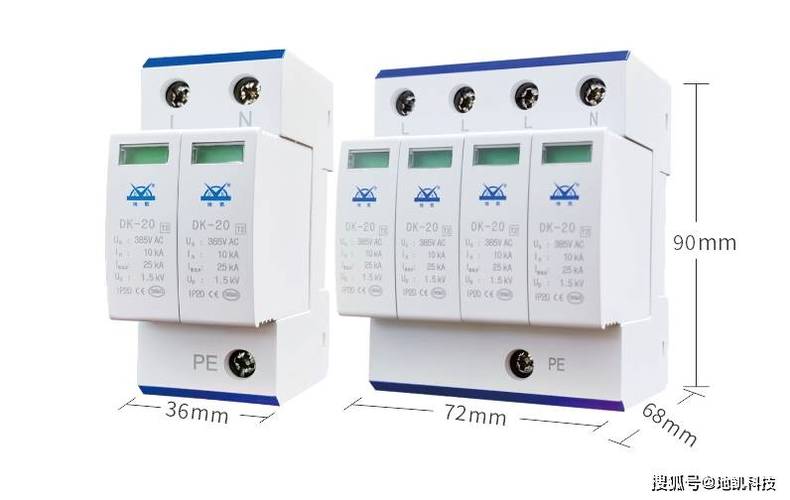

此外，采用合适的保护装置如防雷击浪涌保护器也是降低电源受到浪涌电流影响的有效手段。

综上所述，电源浪涌电流的产生是多因素共同作用的结果，涉及电路设计、设备负载、电网电压波动等多个方面。

在实际应用中，需要综合考虑这些因素并采取有效措施来抑制和防护浪涌电流对电源设备的影响。

启动浪涌电流抑制电路

如果是220V的开关电源，一般都是选择10R以下的电阻，常用的NT-5D-11或者13都可以。

开机时，电容相当于短路，也就是整流后的310V短路，所以电流非常大，多几次就会把整流桥烧坏，所以要加热敏电阻。

你先看所选的整流桥能承受的冲击电流是多大，用你的输入电压峰值去除你的输入回路阻抗（包括NTC，滤波器，桥堆压降），就得到浪涌电流值，看看是不是符合指标？然后就可以算出选多大阻值的热敏电阻了，其次是选定热敏电阻阻值后看你电源额定电流是多大，选大于额定电流的热敏电阻就OK了，5D-11就是5欧姆的，直径11mm。

另外要注意NTC容许的最大电解电容（桥堆后的电容）值，否则NTC可能在频繁启动时损坏。

应该用多大直径的呢？这就要看生产厂商提供的相关技术资料了，主要与输入交流电压高低和整流桥后面挂了多少电解电容有关。

比如，EPCOS(西门子)的产品，直径为15毫米，当输入电压AC220V时，整流桥后面最多可挂电容为750微法。

电压加一倍，最大电容量除以4；电压减一半，最大电容量乘以4。

此外还要考虑环境温度，要适当放大NTC的电流容量。
