二极管的正.负二个端子，一端称为阳极,一端称为阴极。电流只能从阳极向阴极方向移动。二极管是由半导体组成的器件。半导体无论哪个方向都能流动电流。

二极管制造过程分为焊接，辅助工序有排向、装填、进炉、出炉转换组成，酸洗、梳条烘干、上胶、白胶固化。

模压。

成型固化。

电镀。

引直。

通过人工或机器引直，使管子引线平直，无明显弯曲，以便测试、印字、包装和使用。

早期的二极管包含“猫须晶体以及真空管(英国称为“热游离阀”)。现今最普遍的二极管大多是使用半导体材料如硅或锗。

1、正向性

外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。

当正向电压大于死区电压以后，PN结内电场被克服，二极管正向导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。

2、反向性

外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。

3、击穿

外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。

如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。

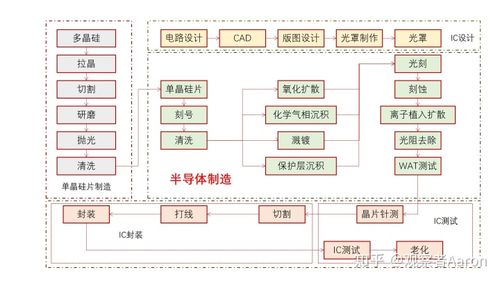

半导体制造工艺流程图

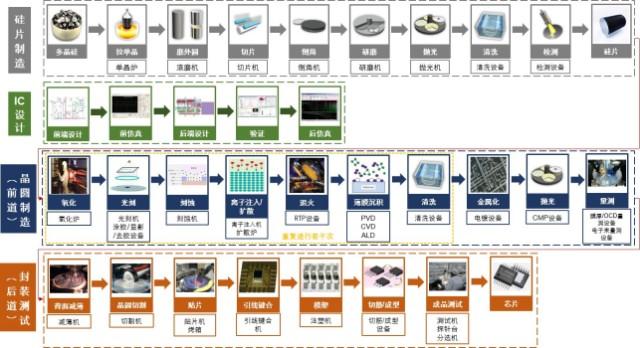

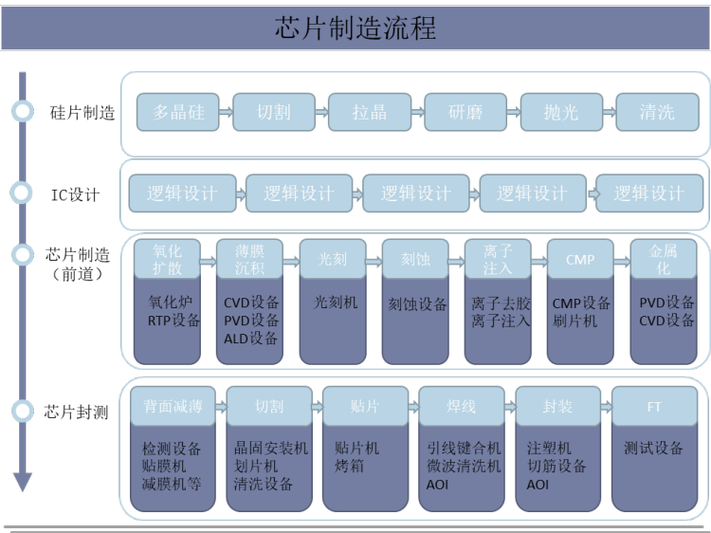

芯片内部制造工艺：

芯片制造的整个过程包括芯片设计、芯片制造、封装制造、测试等。芯片制造过程特别复杂。

首先是芯片设计，根据设计要求，生成“图案”。

1、晶片材料

硅片的成分是硅，硅由石英砂精制而成。硅片经硅元素（99．999％）提纯后制成硅棒，成为制造集成电路的石英半导体材料。芯片是芯片制造所需的特定晶片。晶圆越薄，生产成本就越低，但对工艺的要求就越高。

2、晶圆涂层

晶圆涂层可以抵抗氧化和温度，其材料是一种光致抗蚀剂。

3、晶圆光刻显影、蚀刻

首先，在晶圆（或基板）表面涂覆一层光刻胶并干燥。

干燥的晶片被转移到光刻机上。

通过掩模，光将掩模上的图案投射到晶圆表面的光刻胶上，实现曝光和化学发光反应。

曝光后的晶圆进行二次烘烤，即所谓曝光后烘烤，烘烤后的光化学反应更为充分。

最后，显影剂被喷在晶圆表面的光刻胶上以形成曝光图案。

显影后，掩模上的图案保留在光刻胶上。

糊化、烘烤和显影都是在均质显影剂中完成的，曝光是在平版印刷机中完成的。

均化显影机和光刻机一般都是在线操作，晶片通过机械手在各单元和机器之间传送。

整个曝光显影系统是封闭的，晶片不直接暴露在周围环境中，以减少环境中有害成分对光刻胶和光化学反应的影响。

4、添加杂质

相应的p和n半导体是通过向晶圆中注入离子而形成的。

具体工艺是从硅片上的裸露区域开始，将其放入化学离子混合物中。这个过程将改变掺杂区的传导模式，使每个晶体管都能打开、关闭或携带数据。一个简单的芯片只能使用一层，但一个复杂的芯片通常有许多层。

此时，该过程连续重复，通过打开窗口可以连接不同的层。这与多层pcb的制造原理类似。更复杂的芯片可能需要多个二氧化硅层。此时，它是通过重复光刻和上述工艺来实现的，形成一个三维结构。

5、晶圆

经过上述处理后，晶圆上形成点阵状晶粒。

用针法测试了各晶粒的电学性能。

一般来说，每个芯片都有大量的晶粒，组织一次pin测试模式是一个非常复杂的过程，这就要求尽可能批量生产相同规格型号的芯片。

数量越大，相对成本就越低，这也是主流芯片设备成本低的一个因素。

6、封装。

同一片芯片芯可以有不同的封装形式，其原因是晶片固定，引脚捆绑，根据需要制作不同的封装形式。例如：DIP、QFP、PLCC、QFN等，这主要取决于用户的应用习惯、应用环境、市场形态等外围因素。

6、测试和包装

经过上述过程，芯片生产已经完成。这一步是测试芯片，去除有缺陷的产品，并包装。

芯片组是一组集成电路“芯片”一起工作，并作为产品销售。它负责将计算机的核心微处理器与机器的其他部件连接起来。它是决定主板级别的重要组件。过去，芯片组是由多个芯片组成，逐渐简化为两个芯片。

在计算机领域，芯片组通常是指计算机主板或扩展卡上的芯片。在讨论基于英特尔奔腾处理器的个人电脑时，芯片组这个词通常指两种主要的主板芯片组：北桥和南桥。芯片组制造商可以，而且通常是独立于主板的。

例如，PC主板芯片组包括NVIDIA的NFORCE芯片组和威盛电子公司的KT880，它们都是为AMD处理器或许多英特尔芯片组开发的。

单芯片芯片组已经推出多年，如sis730。
