滤波器的正确接线方法(滤波器的正确接线方法实物图)

L1为共模电感，上下为一对共模电感线圈，这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。

这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现，如图Y1和Y2，基于漏电流的限制，Y电容值不能太大，一般是nF级，Y电容抑制共模干扰。

电源滤波器主要参数

①工作电压：滤波器能安全工作的稳定电压。单相电的滤波器的工作电压一般为250V，而三相电的工作电压为420V；

②插入损耗：由于电源滤波器串接电网和设备电源线之间，而电源滤波器作为一种无源网络，势必造成电压的跌落，这就导致由电源滤波器引起的插入损耗。

因此,滤波器的插入损耗A通常是在设备不工作时用50Ω的电阻为测量，然后作出衰减曲线，对于不同的干扰源和具体设备，实际的损耗曲线可能会存在较大的差异，因此，一个滤波器是否能有效地抑制具体电网上的干扰，要经过实际测量后才能断定。

，从而选择出适合自己的滤波器；

③工作电流：允许的工作电流和工作温度有一定的关系，一般的滤波器只给出室温（20℃）下的值，有时也给出某个较高温度（40℃或45℃）下的值，参数可参照实际实物；

④漏电流：由于在相线和零线之间有X2电容器存在，当电源接通时，电流就会通过电容器流入地端，这就导致漏电流的存在。出于安全考虑和其它目的，漏电流必须降至安全值，详细可参看国标允许的最大漏电流；

⑤工作温度：凡是设备都会有相应的环境工作温度，只有在规定的问答范围内使用才能发挥出良好的性能。

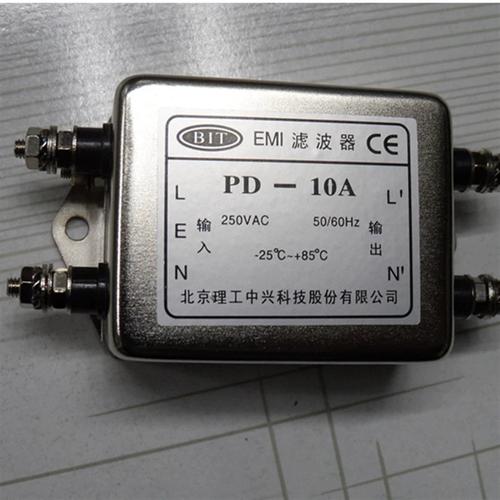

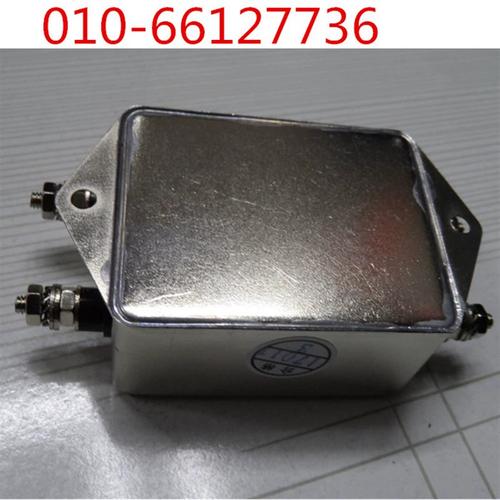

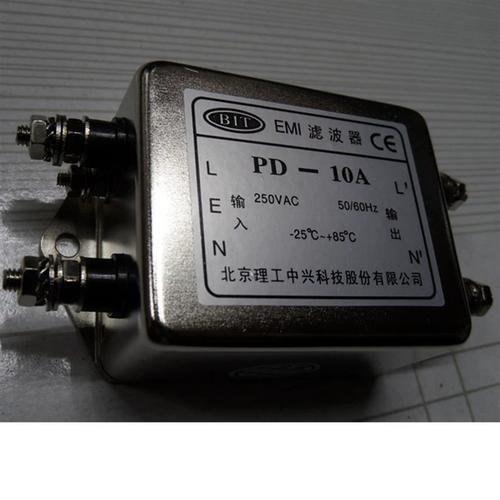

滤波器的正确接线方法实物图

电源滤波器是由电容、电感和电阻组成的滤波电路，又名“电源EMI滤波器”，或是“EMI电源滤波器”，一种无源双向网络，它的一端是电源，另一端是负载。那么，电源滤波器的作用是什么呢?下面来看看吧。

一、电源滤波器的作用

电源线滤波器的作用是防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。

电源线滤波器是一种低通滤波器，它允许直流或50Hz的工作电流通过，而不允许频率较高的电磁干扰电流通过。

电源线滤波器是双向的，它既能防止电网上的干扰进入设备对设备产生不良影响，使设备满足传导敏感度的要求;又能防止设备内的电磁干扰通过。

电源线传到电网上，使设备满足传导发射的要求。

能够产生较强干扰的设备和对外界干扰敏感的设备都要使用电源线滤波器。

能够产生强干扰的设备有：含有脉冲电路(微处理器)的设备、使用开关电源的设备、使用可控硅的设备、变频调速设备、含有马达的设备等。

敏感电路如：使用微处理器的设备、小信号模拟电路等。

工作原理

电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效。

二、电源滤波器生产厂家

济南和康电子技术有限公司

北京中恒科泰科技有限公司

常州皓卓电子有限公司

西安浩南电子科技有限公司

上海潘登新电源有限公司

西安浩南电子科技有限公司

山东济南东能电力设备有限公司

深圳市凯比特贸易有限公司

广东省深圳市坚力电子有限公司

三、电源滤波器选型

根据应用场合来选

①滤波器的类型：工业级，军品级或者医用设备;②应用滤波器设备的供电类型：交流单相、三相，直流等;③滤波器的额定电压，电流，结构以及外形尺寸等;④其他一些应用中的特殊要求，例如：耐压，漏电流，工作温度等。

依据电磁兼容标准来选

Fig5.各种标准对传导发射所要求的频段

由于不同标准对传导发射测量的频段各不相同，所以在选择滤波器之前需考虑被测设备所遵循的标准，并在对应标准所要求的频段内提出对滤波器插入损耗的要求。

结构

电源滤波器一般都设计为只由电阻、电容及电感组成的被动滤波器，没有像晶体管之类的主动元件。

右图是一个电源滤波器的例子，电源滤波器的上方接电源，电源端有一个共模电感，也就是电源的二条线依同一个方向绕在铁心上，电源线上若有共模讯号，其在共模电感产生的磁场会相加，因此有较大的阻抗，而差模讯号在共模电感产生的磁场会互相抵消，因此可以流过共模电感。

电源流过的电流主要是差模的，但上面也可能会噪声以差模的形式出现，若要抑制差模噪声，需要另外使用差模电感，或是各相有个别的电感器。

在电源滤波器上会使用特别的安规解耦电容，分为X电容及Y电容二类：

X电容：抑制差模干扰(电源线之间的干扰)。

Y电容：抑制共模干扰(各组电源线对地之间的干扰)。

由于Y电容提高会使电器的漏电流增加，而电器的漏电流有其规定范围，因此Y电容不能太大，一般都会比X电容要小。

X电容和Y电容属于安规电容，即其失效后不会造成电击，也不会影响人身安全。二者都有自我复原(self-healing)作用，会使局部短路的部份恢复原来的绝缘状态。
