法兰连接就是把两个管道、管件或器材,先各自固定在一个法兰盘上,然后在两个法兰盘之间加上法兰垫,最后用螺栓将两个法兰盘拉紧使其紧密结合起来的一种可拆卸的接头。
连接方式:法兰连接方式一般可以分为五种:即平焊、对焊、承插焊、松套、螺纹。
下面就对前四种进行详细的阐述:平焊:只用焊接外层,不需焊接内层;一般常用于中、低压管道中,管道的公称压力要低于2.5MPa。
平焊法兰的密封面有三种,分别是光滑式、凹凸式以及榫槽式,其中以光滑式应用最为广泛,并且价格实惠,性价比高。
对焊:法兰的内外层都要焊接,一般多用于中、高压管道中,管道的公称压力在0.25~2.5MPa之间。
对焊法兰连接方式的密封面是凹凸式的,安装比较复杂,所以人工费、安装法以及辅材费都比较高。
承插焊:一般多用于公称压力小于等于10.0MPa,公称直径小于等于40mm的管道中。
松套:一般多用于压力不高但其中介质比较有腐蚀性的管道中,所以这类法兰耐腐蚀性强,材质多以不锈钢为主。
这种连接主要用于铸铁管、衬胶管、非铁金属管和法兰阀门等的连接,工艺设备与法兰的连接也都采用法兰连接。

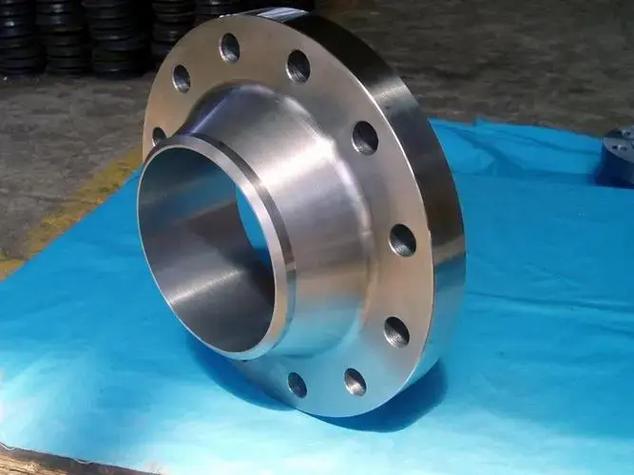

带颈法兰:对焊机加热到一定温度,将法兰和管子固定在加热板的两边,待接头变软后,将法兰和管子对接,冷却后进行修边。
此种连接方式,承压大。
平面法兰一般不单独使用,跟垫环配套形成活套法兰,作为带颈法兰使用,比带颈法兰更为灵活,但价格贵承插法兰:将管放入法兰口中,然后用焊条封好,承压能力不如带颈法兰,热熔法兰。
热熔承插法兰:是用热熔机连接的,一般多用于Φ110以下的管材管件间的连接,承压大。
承插法兰和热熔法兰的区别在于法兰口的大小。
承插法兰的法兰口径大于对应型号管子口径,热熔承插法兰口径小于对应管子口径。
用户在选购法兰的时候,要根据自家情况,跟厂家沟通好,选择正确的连接方式,以免造成不必要的麻烦。
什么是法兰连接方式
法兰(flange)
又叫法兰盘或突缘。
使管子与管子相互连接的零件。
连接于管端。
法兰上有孔眼,可穿螺栓,使两法兰紧连。
法兰间用衬垫密封。
法兰管件(flangedpipefittings)指带有法兰(突缘或接盘)的管件。
它可由浇铸而成,也可由螺纹连接或焊接构成。
法兰联接(flange,joint)由一对法兰、一个垫片及若干个螺栓螺母组成。
垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。
有的管件和器材已经自带法兰盘,也是属于法兰连接。
法兰连接是管道施工的重要连接方式。
法兰连接使用方便,能够承受较大的压力。在工业管道中,法兰连接的使用十分广泛。在家庭内,管道直径小,而且是低压,看不见法兰连接。如果在一个锅炉房或者生产现场,到处都是法兰连接的管道和器材。
通俗的讲,法兰盘的作用就是使得管件连接处固定并密封。
