分量视频接口怎么接(分量视频接口怎么接DVD)

方法如下

1、首先确定显示器带有VGA接口的显示器。

2、购买一台网络电视机顶盒，但是要有HDMI接口。

3、接着买一根HDMI转VGA转换接头。

4、注意需要购买那种带音频插孔的HDMI转VGA转换接头。因为电脑显示器没有音箱，输出的音频必须有音箱设备播放。

5、将电脑显示器上的VGA插头插到转接插头的插座上。

6、将转接插头的HDMI一端插在电视盒子HDMI插口上即可。

VGA接口是一种D型接口，上面共有15针孔，分成三排，每排五个。

其中，除了2根NC（NotConnect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。

VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。

有些不带VGA接口而带有DVI(DigitalVisualInterface数字视频接口）接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

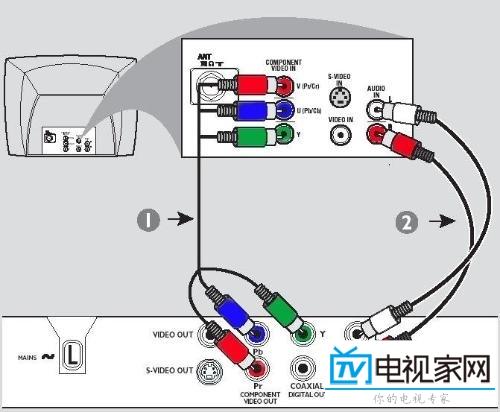

分量视频接口怎么接DVD

一、TV输入接口：TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口（又称RCA）：AV接口可以算是TV输入的改进型接口，它与TV接口，在外观方面有了很大不同。

它分了三条线，分别为:音频接口(红色与白色线，组成左右声道)和视频接口(黄色)。

在连接方面非常简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然会对画质造成损失，所以AV接口的画质依然不能让人满意。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

三、S端子：S端子可以说是AV端子的改进，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

与AV接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

与AV接口相比，S端子不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S－Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为640线，S端子可达到1024线，但是这需要由片源来决定。

一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。

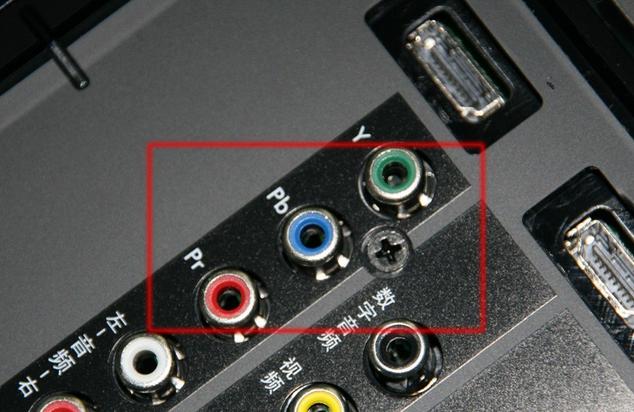

四、色差分量接口：目前分量接口应用，并不算很普遍。

主要的原因是一些CRT电视机并没有提供色差分量的输入接口。

简单的说，相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的。

通过将这三种色彩直接提取出来的画面将更加的清晰、色彩更加逼真。

色差连接还需要独立的2条音频线，类似于AV中的红线和白线，分别负责左右声道。

色差分为逐行和隔行显示，一般来说分量接口上面都会有几个字母来表示逐行和隔行的。

用YCbCr表示的是隔行，用YPbPr表示则是逐行，如果电视只有YCbCr分量端子的话，则说明电视不能支持逐行分量，而用YPbPr分量端子的话，便说明支持逐行和隔行2种分量。

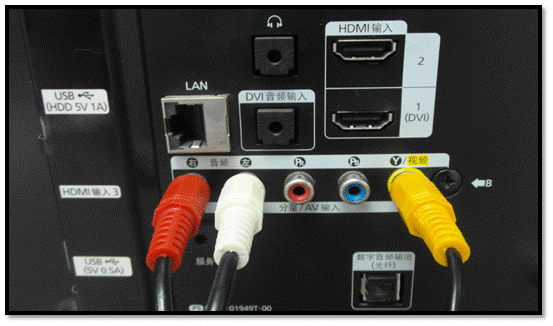

一般来说，档次好一些的电视拥有2组甚至3组分量接口，稍差一些的电视可能只有一组隔行，比如上面图中的电视就是有2组逐行接口。

这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上都可以使用，画质方面要强过S端子。

五、VGA接口：VGA接口又称(S-Dub)，是与电脑连接的接口。

就是将模拟信号传输到电脑显示器的接口。

这是源于电脑的输入接口，由于CRT显示器无法直接接受数字信号的输入，所以显卡只能采取将模拟信号输入显示器的方式来获得画面。

VGA接口上面共有15针孔，分成三排，每排五个。

VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

六、USB和1394接口：USB和1394接口是与数码设备的接口。

USB的全称是UniversalSerialBus，中文含义是“通用串行总线”。

USB具有支持热插拔，即插即用，支持的电子设备多等优点。

USB有两个规范，即USB1.1和USB2.0。

可接数码相机、数字音箱等数码设备。

1394卡的全称是IEEE1394InterfaceCard，是一种外部串行总线标准。

创造了这一接口技术的Apple公司称之为Firewire，火线。

1394卡像USB一样只是通用接口，绝大多数用途是连接数码摄像机。

有人说，1394总线会被USB2.0取代。

不过随着它的成本下降，1394卡正迅速普及，逐渐出现了连接其他一些相关设备，如数码相机等。

七、DVI接口：传统CRT电视由于技术原因，无法直接接收数字信号，所以CRT面临着被液晶所取代的趋势。

由于显卡处理的数据信号都是全部数字化的，如果要将画面传输到CRT显示设备中，就必定要通过数模转换器将数字信号转为模拟信号传送再过去，但是在转换过程中也就必定会造成画质的失真。

这样不但麻烦，而且画质还会失真。

所以DVI接口就出现了，这是全数字传输的接口，可将数字信号不加转换而直接传输到显示器中。

不过DVI的线缆长度不能超过8米，否则将影响画面质量。

而下面介绍的HDMI基本没有线缆的长度限制。

而只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。

八、HDMI接口：HDMI（HighDefinitionMultimediaInterface）是高清晰多媒体接口的缩写。

HDMI接口是最近才出现的接口，它同DVI一样是采用全数字化信号的传输，但是不同的是，HDMI接口不但可以提供全数字的视频信号，而且还可以同时传输音频。

就好像又回到了有线电视中的射频接口一样，只是不一样的是，采用全数字化的信号传输，不会像射频那样，出现视频与音频干扰导致画质不佳的情况。

HDMI的最大优点是以一条线缆实现音频和视频信号的同时传输，不象现在这样使用多条线缆，大大降低了布线复杂性。

在简化线材的同时，提供不压缩的高清晰数字视频和多达8声道音频信号，拥有最高数据传输速度为5Gbps的带宽，让用户充分享受高品质的数字娱乐体验，是HDTV时代的真正影音传输接口。

HDMI能够支持所有的ATSCHDTV标准，不仅可以满足目前最高画质1080P的分辨率，还能支持DVDAudio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。

同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。

与DVI相比HDMI接口的体积更小，而且可同时传输音频及视频信号。

对于平板电视而言，最佳的视频接口就是DVI或HDMI这类数字视频接口。

HDMI是基于DVI制定的，可以看作是DVI的强化与延伸，两者可以兼容。

但目前的发展情势是，HDMI接口已成为平板电视的标准配置。

新的HDMI会向下兼容模拟信号,并且提升现在的传输带宽!毫无疑问是HDMI。

DVI和电脑兼容好一些，HDMI主要是家电产品，其实二者在图像方面是可以用转换头来转换的。

DVI的所有功能和以后发展的用途都能包含在HDMI接口中。

HDMI是一种双向数码接口，也就是既可以出也可以入，就像电脑的“握手”程序。

由于各家电器厂家的“握手”程序有些差异，曾经发现“握手”失败，简单讲就是出现兼容问题。

所以我们在使用具有HDMI接口的视频器材的时候，最好选择同一厂牌或者多选择都是世界著名的大厂出品的器材。

从射频接口到HDMI接口，除了是一个更新换代的过程以外，这些接口还是满足各种不同需求人群的设计。

所以一般来说，电视机的背后会提供上述大部分的接口，但是随着科技水平的提高，有些接口也已经逐渐过时了。

如以前的常用的AV接口，而如今人们更愿意选择S端子或者色差，因为不但方便，而且能够获得更好的画质。

目前家庭电视将跨入数字化高清的时代，可以预料，传统的TV接口终于要被未来的全数字HDMI接口所取代了！
