超六类网线和六类网线区别(超六类网线和六类网线区别图片)

一、标识不同：

六类：标识是Cat.6性能完全满足ISO/IEC11801：2002和EIA/TIA568B的六类标准要求，350MHz带宽。

超六类：标识是Cat.6A性能满足ISO/IEC11801:2002和EIA/TIA568-B.2-1的标准，频率高达500MHz。

它被设计用来支持10GigabitEthernet网络传输所需要的更高的频率。

二、性能不同：

六类非屏蔽双绞线的各项参数都有大幅提高，传输频率也扩展至250MHz或更高；

超六类网线也叫6A，能支持万兆上网，目前最大能达到500MHZ，是六类网线的两倍。

电缆使用

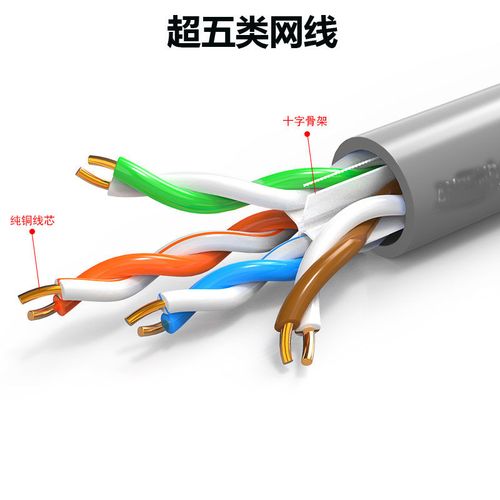

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，STP电缆直径为6.53mm。

超六类网线和六类网线区别图片

随着计算机的发展，计算机对网线的要求越来越高，继六类网线后又出现了超六类网线，它的各方面性能远超六类网线。那超六类网线接法是如何的呢?让我们从超六类网线说起吧。

一.超六类网线简介

在超六类网线之前已经有一类线、二类线、三类线、四类线、五类线、超五类线和六类线。从最初的只能传输语音到如今可以进行各种数据传输，而且传输频率也在不断提高。

六类是千兆的标准，而超六类网线就是六类线的升级版，也是ISO6类/E级标准中规定的一种非屏蔽双绞线电缆。

超六类网线可在40℃以上能保持正常的运行。

宽带性能远比六类线好，可支持万兆(10G)上网数据，传输频率可达300MHz带宽。

它在50℃运行时各方面的性能相当于六类线在20℃的，相对于六类线最大的改进就在串扰、衰减和信噪比方面。

现在市面上出现了七类线，是一种屏蔽双绞线，各方面更是远超超六类线，传输频率在500MHz以上，传输速度可达10Gbps。但是一般的家庭并不需要这么强大的功能，超六类线从性能、价格已经足够使用了。

二.超六类线接法

超六类线采用网络水晶头接法，又细分为：交叉线网线水晶头接法和平行(直通)线网络水晶头接法。

1、交叉线的接法：网线一头采用568A标准，另一头为568B标准;(适合于电脑与电脑的连接)。

2、平行线的接法：两头相同，为568A或568B。(一般用的都是568B平行线的做法，适合电脑和交换机、路由器、拨号猫等连接)。

568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

三.超六类网线的区别和使用

超六类网线的区别主要在线缆上，除了能在较高温下正常运行外，就是它独特的构造，它的线径比普通六类线增大了0.1mm，达到0.6mm(23AWG);还在4个双绞线对间增加了十字形的线对分隔条，这个十字骨架随电缆长度不断变化角度，以保持4个双绞线对的相对位置，同时提高平衡特性和减少串扰、衰减。

四.超六类网线的相关参数

超六类网线是用固态纯铜做的导体，在40℃以上都能正常运行，最高能承受的温度为70℃左右。

参考标准有ULSubject444、EIA/TIA568B、2-10&ISO/IEC10080、IEC61156等。

虽然超六类网线已经基本满足了大多数人对网络宽带的要求，但它在未来仍充满挑战，它在施工和管理方面仍存在很大的问题。随着科技的发展网线也在不断改进，让我们期待更棒的网线吧～
