功放接无源低音炮:
1、桥接是要将两路功放其中一个百+和一个-连接在一起。
2、剩下的+-接喇叭,获得更大功率输出。
3、V+、V-误差不要大于1V,并且正负电源、地要焊接牢固,焊接完毕确认无误才能通电。
4、为了使其能承受节目信号中的猝发强脉冲的冲击而不至于损坏或失真。这里有一个经验值可参考:所选取的音箱标称额定功率应是经理论计算所得功率的三倍。
功放使用注意事项:
1、要确保在安全电压内使用,最好用220V交流稳压电源或直流高压稳压模组供电。
2、V+、V-误差不要大于1V,并且正负电源、地要焊接牢固,焊接完毕确认无误才能通电。
3、功放IC通电正常後的初始阶段,其稳定性相对分立元件功放是较差的,因此,至少要“煲机”或小音量放送10分钟以上,方能稳定且高效率地发挥其优异性能。
4、在制作功放中要严格一点接地,地线用多股粗铜线效果较好甚至还可用双桥整流配合浮地技术,最大限度提高其信噪比。
5、如当地电网污染严重,低压电网接有电焊机、矽整流器等电气设备时,可使用电源滤波器,若还不能消除,则用电源隔离变压器,但功率要有馀量。
6、要严格注意音响设备的开关次序,对於用Hi-Fi功放IC制作的功放,要牢记最後开机,最先关机。
7、新购来的功放IC上机前,最好采用插座,不要焊接,并固定好散热器,通电后如发热严重,并输出直流,拆下可退回邮购单位。
8、为了避免功放IC输出直流损坏音箱,一定要安装一个喇叭保护器。
9、必须将系统设备良好接大地。
因低压配电线路三相负荷不对称,会使中线带电,而接大地後,电位为零,这样对提高信噪比非常有利。
方法是:用∮10mm长1.5m的圆钢,用2.5mm2多股铜线焊接好(不能铆接或缠上),插入户外潮湿地中。

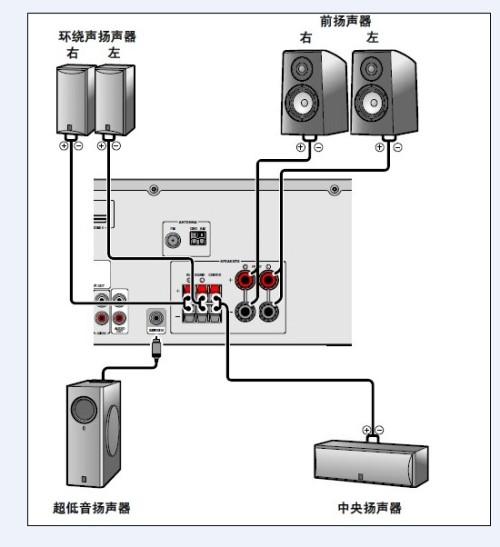

低音炮与功放正确的连接方法视频
双声道功放接无源低音炮方式:
1、桥接是将两路功放中的其中的一个-和+连接在一起。
2、剩余的+-连接到扬声器以获得更高的功率输出。
3、V+和V-的误差不应大于1V,正极和负极电源和地线应牢固焊接。只有在焊接完成后才能打开电源。
注意:为了使其能够承受程序信号中爆发的强脉冲冲击而无损坏或失真。这是一个经验值供参考:所选扬声器的标称额定功率应为理论计算的功率的三倍。
功放使用注意事项:
1、V+和V-的误差不应大于1V,并且正电源和负电源和地线必须牢固焊接。只有在焊接完成后才能打开电源。
2、为确保在安全电压范围内使用,最好使用220V交流稳定电源或直流高压稳定电源模块。
3、在生产功率放大器时,必须严格接地。最好将多股粗铜线用于接地线。甚至双桥整流和浮置技术也可用于最大化信噪比。
4、在功率放大器IC正常通电后的初始阶段,与分立元件功率放大器相比,其稳定性相对较差。因此,必须将其“老化”或以小体积交付超过10分钟,才能稳定高效地获得其出色的性能。
5、严格注意音响设备的切换顺序。对于使用Hi-Fi功率放大器IC制成的功率放大器,请记住最后一次打开电源和第一次关闭电源。
6、如果本地电网受到严重污染,并且低压电网与电焊机,硅整流器和其他电气设备连接,则可以使用电源滤波器。如果无法消除,请使用电源隔离变压器,但电源必须多余。
7、为了避免功率放大器IC的DC输出损坏扬声器,必须安装扬声器保护器。
8、在使用新购买的功率放大器IC之前,最好使用插座,不要焊接并固定散热器。开机后如果热量很严重,请输出直流电,将其取出并退回邮寄部门。
