有人答过的,我在复制一下
二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。
因此,其PN结的静电容量小,适用于高频电路。
但是,与面结型相比较,点接触型二极管正向特性和反向特性都差,因此,不能使用于大电流和整流。
因为构造简单,所以价格便宜。
对于小信号的检波、整流、调制、混频和限幅等一般用途而言,它是应用范围较广的类型。
2、键型二极管键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。
其特性介于点接触型二极管和合金型二极管之间。
因其PN结反向时静电容量大,所以不适于高频检波和高频整流。
4、扩散型二极管在高温的P型杂质气体中,加热N型锗或硅的单晶片,使单晶片表面的一部变成P型,以此法PN结。
因PN结正向电压降小,适用于大电流整流。
最近,使用大电流整流器的主流已由硅合金型转移到硅扩散型。
5、台面型二极管PN结的制作方法虽然与扩散型相同,但是,只保留PN结及其必要的部分,把不必要的部分用药品腐蚀掉。
其剩余的部分便呈现出台面形,因而得名。
初期生产的台面型,是对半导体材料使用扩散法而制成的。
因此,又把这种台面型称为扩散台面型。
对于这一类型来说,似乎大电流整流用的产品型号很少,而小电流开关用的产品型号却很多。
6、平面型二极管在半导体单晶片(主要地是N型硅单晶片)上,扩散P型杂质,利用硅片表面氧化膜的屏蔽作用,在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。
因此,不需要为调整PN结面积的药品腐蚀作用。
由于半导体表面被制作得平整,故而得名。
并且,PN结合的表面,因被氧化膜覆盖,所以公认为是稳定性好和寿命长的类型。
最初,对于被使用的半导体材料是采用外延法形成的,故又把平面型称为外延平面型。
制造时需要非常高超的技术。
因能随意地控制杂质的不同浓度的分布,故适宜于制造高灵敏度的变容二极管。

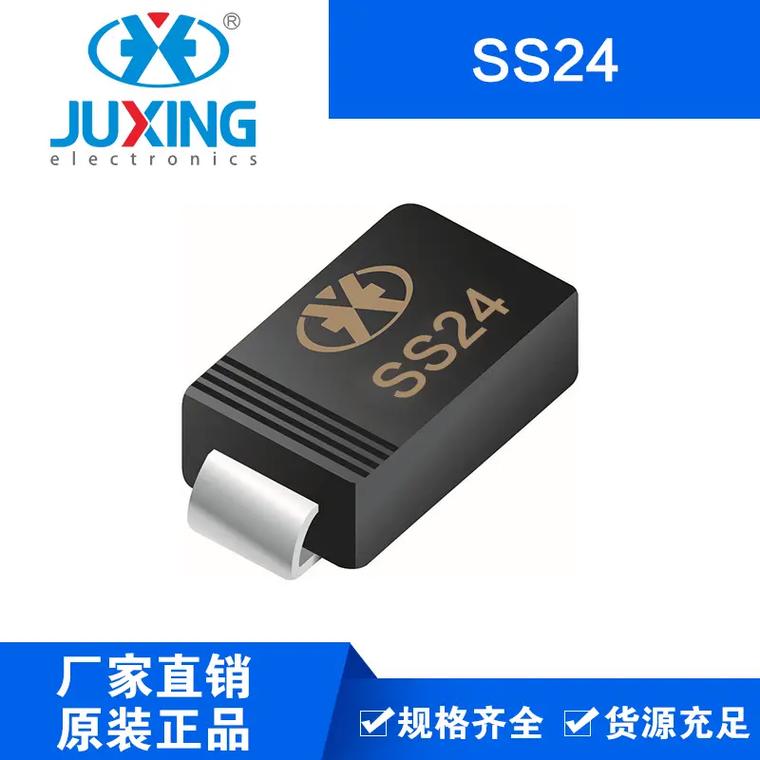

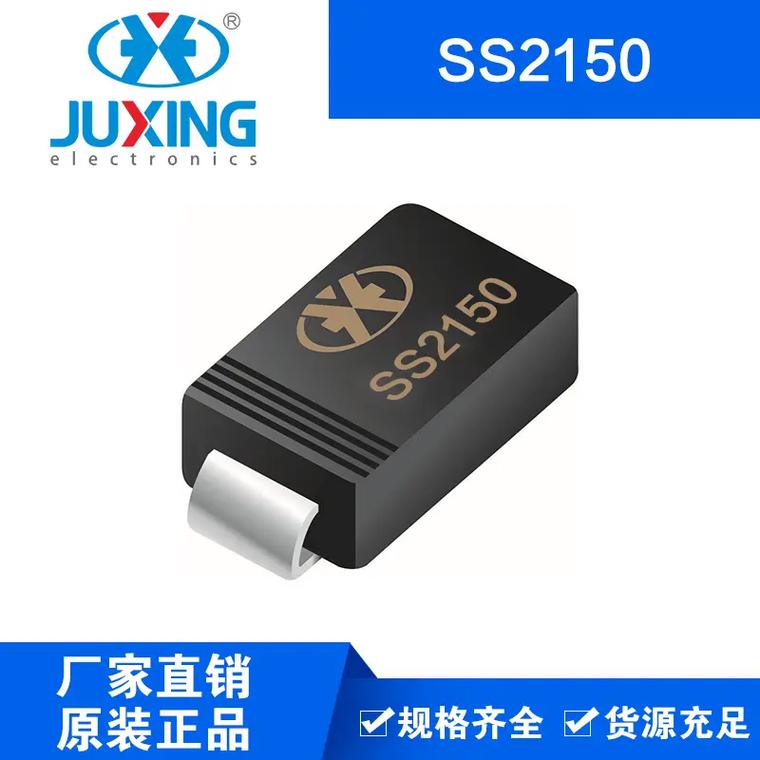

9、肖特基二极管基本原理是:在金属(例如铅)和半导体(N型硅片)的接触面上,用已形成的肖特基来阻挡反向电压。
肖特基与PN结的整流作用原理有根本性的差异。
其耐压程度只有40V左右。
其特长是:开关速度非常快:反向恢复时间trr特别地短。
因此,能制作开关二极和低压大电流整流二极管。
二、根据用途分类
1、检波用二极管就原理而言,从输入信号中取出调制信号是检波,以整流电流的大小(100mA)作为界线通常把输出电流小于100mA的叫检波。
锗材料点接触型、工作频率可达400MHz,正向压降小,结电容小,检波效率高,频率特性好,为2AP型。
类似点触型那样检波用的二极管,除用于检波外,还能够用于限幅、削波、调制、混频、开关等电路。
也有为调频检波专用的特性一致性好的两只二极管组合件。
2、整流用二极管就原理而言,从输入交流中得到输出的直流是整流。
以整流电流的大小(100mA)作为界线通常把输出电流大于100mA的叫整流。
面结型,工作频率小于KHz,最高反向电压从25伏至3000伏分A~X共22档。
分类如下:①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
内部结构3、限幅用二极管大多数二极管能作为限幅使用。
也有象保护仪表用和高频齐纳管那样的专用限幅二极管。
为了使这些二极管具有特别强的限制尖锐振幅的作用,通常使用硅材料制造的二极管。
也有这样的组件出售:依据限制电压需要,把若干个必要的整流二极管串联起来形成一个整体。
4、调制用二极管通常指的是环形调制专用的二极管。
就是正向特性一致性好的四个二极管的组合件。
即使其它变容二极管也有调制用途,但它们通常是直接作为调频用。
5、混频用二极管使用二极管混频方式时,在500~10,000Hz的频率范围内,多采用肖特基型和点接触型二极管。
6、放大用二极管用二极管放大,大致有依靠隧道二极管和体效应二极管那样的负阻性器件的放大,以及用变容二极管的参量放大。
因此,放大用二极管通常是指隧道二极管、体效应二极管和变容二极管。
7、开关用二极管有在小电流下(10mA程度)使用的逻辑运算和在数百毫安下使用的磁芯激励用开关二极管。
小电流的开关二极管通常有点接触型和键型等二极管,也有在高温下还可能工作的硅扩散型、台面型和平面型二极管。
开关二极管的特长是开关速度快。
而肖特基型二极管的开关时间特短,因而是理想的开关二极管。
2AK型点接触为中速开关电路用;2CK型平面接触为高速开关电路用;用于开关、限幅、钳位或检波等电路;肖特基(SBD)硅大电流开关,正向压降小,速度快、效率高。
8、变容二极管用于自动频率控制(AFC)和调谐用的小功率二极管称变容二极管。
日本厂商方面也有其它许多叫法。
通过施加反向电压,使其PN结的静电容量发生变化。
因此,被使用于自动频率控制、扫描振荡、调频和调谐等用途。
通常,虽然是采用硅的扩散型二极管,但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管,因为这些二极管对于电压而言,其静电容量的变化率特别大。
结电容随反向电压VR变化,取代可变电容,用作调谐回路、振荡电路、锁相环路,常用于电视机高频头的频道转换和调谐电路,多以硅材料制作。
9、频率倍增用二极管对二极管的频率倍增作用而言,有依靠变容二极管的频率倍增和依靠阶跃(即急变)二极管的频率倍增。
频率倍增用的变容二极管称为可变电抗器,可变电抗器虽然和自动频率控制用的变容二极管的工作原理相同,但电抗器的构造却能承受大功率。
阶跃二极管又被称为阶跃恢复二极管,从导通切换到关闭时的反向恢复时间trr短,因此,其特长是急速地变成关闭的转移时间显著地短。
如果对阶跃二极管施加正弦波,那么,因tt(转移时间)短,所以输出波形急骤地被夹断,故能产生很多高频谐波。
10、稳压二极管是代替稳压电子二极管的产品。
被制作成为硅的扩散型或合金型。
是反向击穿特性曲线急骤变化的二极管。
作为控制电压和标准电压使用而制作的。
二极管工作时的端电压(又称齐纳电压)从3V左右到150V,按每隔10%,能划分成许多等级。
在功率方面,也有从200mW至100W以上的产品。
工作在反向击穿状态,硅材料制作,动态电阻RZ很小,一般为2CW型;将两个互补二极管反向串接以减少温度系数则为2DW型。
11、PIN型二极管(PINDiode)这是在P区和N区之间夹一层本征半导体(或低浓度杂质的半导体)构造的晶体二极管。
PIN中的I是"本征"意义的英文略语。
当其工作频率超过100MHz时,由于少数载流子的存贮效应和"本征"层中的渡越时间效应,其二极管失去整流作用而变成阻抗元件,并且,其阻抗值随偏置电压而改变。
在零偏置或直流反向偏置时,"本征"区的阻抗很高;在直流正向偏置时,由于载流子注入"本征"区,而使"本征"区呈现出低阻抗状态。
因此,可以把PIN二极管作为可变阻抗元件使用。
它常被应用于高频开关(即微波开关)、移相、调制、限幅等电路中。
12、雪崩二极管(AvalancheDiode)它是在外加电压作用下可以产生高频振荡的晶体管。
产生高频振荡的工作原理是栾的:利用雪崩击穿对晶体注入载流子,因载流子渡越晶片需要一定的时间,所以其电流滞后于电压,出现延迟时间,若适当地控制渡越时间,那么,在电流和电压关系上就会出现负阻效应,从而产生高频振荡。
1、1N4001硅整流二极管50V,1A,(Ir=5uA,Vf=1V,Ifs=50A),。
2、1S1553硅开关二极管70V,100mA,300mW,3.5PF,300ma,。
3、2AN1二极管5A,f=100KHz,。
4、2CK100硅开关二极管40V,150mA,300mW,4nS,3PF,450ma,。
5、2CN1A硅二极管400V,1A,f=100KHz,。
6、2CP1553硅二极管Ir≤0.5uA,Vf≤1.4V,≤3.5PF。
整流二极管一般为平面型硅二极管,用于各种电源整流电路中。选用整流二极管时,主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管,对截止频率的反向恢复时间要求不高,只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如,1N系列、2CZ系列、RLR系列等。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管,应选用工作频率较高、反向恢复时间较短的整流二极管(例如RU系列、EU系列、V系列、1SR系列等)或选择快恢复二极管。
整流二极管选用的参考数据:
1、额定正向工作电流,
额定正向工作电流指二极管长期连续工作时允许通过的最大正向电流值。
2、最大浪涌电流,
最大浪涌电流,是允许流过的过量正向电流,它不是正常电流,而是瞬间电流,其值通常是额定正向工作电流的20倍。
3、最高反向工作电压,
加在二极管两端的反向工作电压高到一定值时,管子将会击穿,失去单向导电能力。为了保证使用安全,规定了最高反向工作电值。例如,lN4001二极管反向耐压为50V,lN4007的反向耐压为1000V。
4、最大功率,
最大功率就是加在二极管两端的电压乘以流过的电流,这个极限参数对稳压二极管等显得特别。
