肖特基二极管的作用(肖特基二极管的作用与识别方法)

SS34为贴片肖特基二极管，常用在小电流的（模型）电调上用，用于电路瞬间整流。

SS34这个肖特基二极管的作用有两个：

1、起开关电路输出续流作用，保持输出电流的连续性；

2、起反向隔离作用，防止输出端的12V电压反向影响输入端。

二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。

如选择不当，则或者不能安全工作，甚至烧了管子；或者大材小用，造成浪费。

另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电流的整流元件，可以把二极管串联或并联起来使用。

应用

1，肖特基二极管属一种低功耗、超高速半导体器件。

2.最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。

3，其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。

4，在通信电源、变频器等中比较常见。

5，SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流，在非常高的频率下（如X波段、C波段、S波段和Ku波段）用于检波和混频，在高速逻辑电路中用作箝位。

在IC中也常使用SBD，像SBD?TTL集成电路早已成为TTL电路的主流，在高速计算机中被广泛采用。

6，除了普通PN结二极管的特性参数之外，用于检波和混频的SBD电气参数还包括中频阻抗（指SBD施加额定本振功率时对指定中频所呈现的阻抗，一般在200Ω～600Ω之间）、电压驻波比（一般≤2）和噪声系数等。

肖特基二极管的作用与识别方法

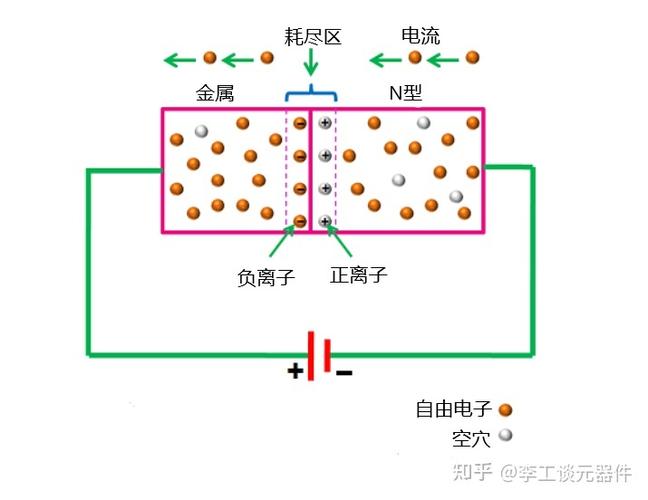

肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

下面通过一个实例来介绍检测肖特基二极管的方法。

检测内容包括：①识别电极；②检查管子的单向导电性；③测正向导压降VF；④测量反向击穿电压VBR。

被测管为B82-004型肖特基管，共有三个管脚，将管脚按照正面（字面朝向人）从左至右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量，全部数据整理成下表：

肖特基二极管测试结论：

第一，根据①—②、③—④间均可测出正向电阻，判定被测管为共阴对管，①、③脚为两个阳极，②脚为公共阴极。

第二，因①—②、③—②之间的正向电阻只几欧姆，而反向电阻为无穷大，故具有单向导电性。

第三，内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V，均低于手册中给定的最大允许值VFM(0.55V)。

另外使用ZC25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反向击穿电压VBR依次为140V、135V。

查手册，B82-004的最高反向工作电压（即反向峰值电压）VBR=40V。

表明留有较高的安全系数.
