镇流器的作用和原理图(灯管镇流器的作用和原理图)

镇流器分电子镇流器和电感镇流器

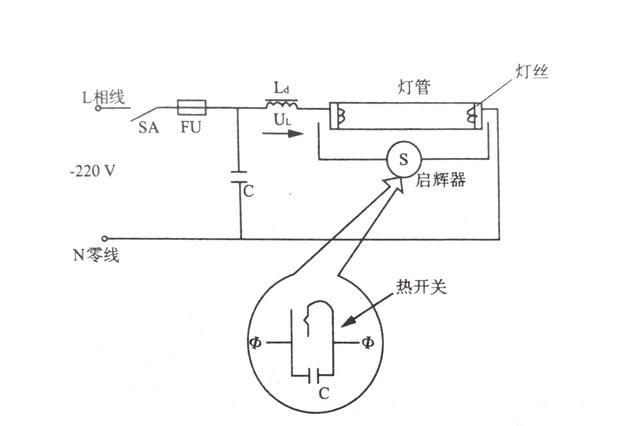

电感镇流器

当开关闭合电路中施加220V50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施加了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。

-65。

的相位差，从而维持灯的二次启动电压，使灯能更稳定的工作。

电子镇流器

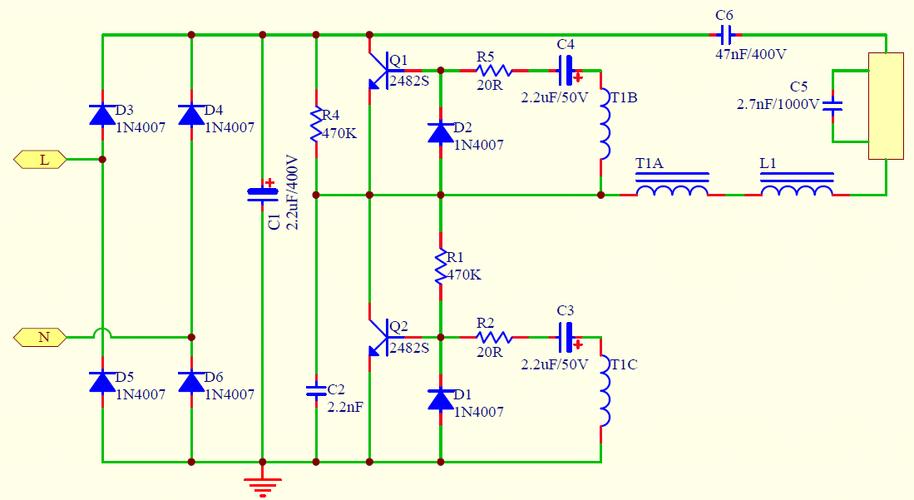

电子镇流器是一个将工频交流电源转换成高频交流电源的变换器，其基本工作原理是：

工频电源经过射频干扰（RFI）滤波器，全波整流和无源（或有源）功率因素校正器（PPFC或APFC）后，变为直流电源。

通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，但使灯管"放电"变成"导通"状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。

电子镇流器，是镇流器的一种，是指采用电子技术驱动电光源，使之产生所需照明的电子设备。

与之对应的是电感式镇流器（或镇流器）。

现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至可以将电子镇流器与灯管等集成在一起，同时，电子镇流器通常可以兼具启辉器功能，故此又可省去单独的启辉器。

电子镇流器还可以具有更多功能，比如可以通过提高电流频率或者电流波形（如变成方波）改善或消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯可以使用直流电源。

传统电感式整流器的一些缺点使它正在被日益发展成熟的电子镇流器所取代。

灯管镇流器的作用和原理图

镇流器的作用：稳定电流输出，保障电老迹气设备运行。

拓展：

灯管镇流器是一种用于控制灯管电流的电子元件，它可以将交流电转换为直流电，并通过控制电流的大小来控扰敬帆制灯管的亮度团含拿。

在现代照明系统中，灯管镇流器被广泛应塌搭用，因为它能够提高灯管的效率，延长灯管的寿命，并节省能源。

一、灯管镇流器的原理

灯管镇流器的原理是利用电感和电容的作用来控制电流大小，从而达到控制灯管亮度的目的。当交流电通过灯管镇流器时，电感会将电流限制在一个特定的范围内，而电容则会平滑电流波动，从而保证灯管的亮度稳定。

二、灯管镇流器的应用

灯管镇流器广泛应用于各种照明系统中，包括家庭照明、商业照明和工业照明等。

它可以控制灯管的亮度，使得灯光更加柔和、缓雹舒适，同时还能延长灯管的寿命。

此外，灯管镇流器还可以节省能源，降低能源消耗，减少对环境的影响。

三、灯管镇流器的优势

1.提高灯管效率：灯管镇流器能够将交流电转换为直流电稿郑，并通过控制电流大小来控制灯管亮度。这样可以提高灯管的效率，使得灯光更加明亮、柔和。

2.延长灯管寿命：由于灯管镇流器可以控制电流大小，因此可以减少灯管的损耗，延长灯管的寿命。

3.节省能源：灯管镇流器可以控制灯管的亮度，从而节省能源，降低能源消耗，减少对环境的影响。

四、灯管镇流器的操作步骤

1.将灯管镇流器与灯管连接，确保灯管镇流器的输入端与电源相连，输出端与灯管相连。

2.打开电源，调节灯管镇流器的电流大小，控制灯管的亮度。

3.在使用过程中，需要定期检查灯管镇流器的工作状态，确保其正常运转，避免损坏灯管。
