RFID技术的基本工作原理并不复杂:当标签进入磁场后,它接收解读器发出的射频信号,并利用感应电流产生的能量发送存储在芯片中的产品信息(无源标签或被动标签)。
或者,标签可以主动发送特定频率的信号(有源标签或主动标签),解读器读取信息并解码,然后将其发送至中央信息系统进行数据处理。
一个完整的RFID系统由阅读器、电子标签(也称为应答器)以及应用软件系统三个部分组成。
Reader发射特定频率的无线电波能量,以驱动标签电路并将内部数据送出。
Reader依序接收并解读数据,再将其送给应用程序进行处理。
根据RFID卡片阅读器与电子标签之间的通讯和能量感应方式,可以大致分为感应耦合和后向散射耦合两种方式。
低频RFID通常采用感应耦合,而高频RFID则大多采用后向散射耦合。
阅读器根据使用的结构和技术不同,可以是读取器或读/写装置,是RFID系统的信息控制和处理中心。
阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。
阅读器与无源应答器之间通常采用半双工通信方式进行信息交换,同时为无源应答器提供能量和时序。
在实际应用中,通过Ethernet或WLAN等可以实现对物体识别信息的采集、处理及远程传送等管理功能。
应答器是RFID系统的信息载体,通常由耦合原件(如线圈、微带天线等)和微芯片组成,是无源单元。RFID技术衍生出的产品大致分为三类:无源RFID产品、有源RFID产品和半有源RFID产品。
1.无源RFID产品是发展最早、最成熟,并且市场应用最广的产品类别。
例如,公交卡、食堂餐卡、银行卡、宾馆门禁卡和二代身份证等,这些都是我们日常生活中常见的近距离接触式识别类产品。
它们的主要工作频率包括低频125KHz、高频13.56MHz和超高频433MHz、915MHz。

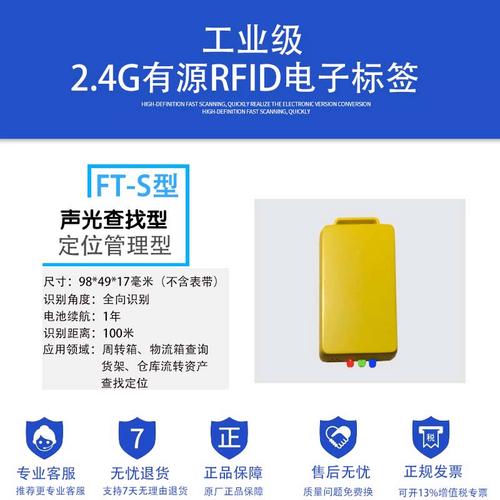

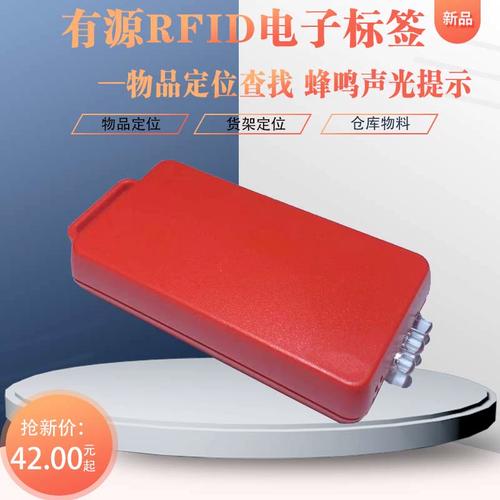

2.有源RFID产品是近年来逐渐发展起来的,其远距离自动识别特性为其提供了巨大的应用空间和市场潜力。
在远距离自动识别领域,如智能监狱、智能医院、智能停车场、智能交通、智慧城市、智慧地球及物联网等,有源RFID产品发挥着重要作用。
这些产品的主要工作频率包括超高频433MHz、微波2.45GHz和5.8GHz。
3.半有源RFID产品结合了有源RFID产品与无源RFID产品的优势。
在低频125KHz频率的触发下,半有源RFID产品能够发挥微波2.45GHz的优势。
这种技术也被称为低频激活触发技术,它利用低频实现近距离精确定位,微波实现远距离识别和上传数据,解决了单纯的有源RFID和无源RFID无法实现的功能。
简而言之,就是通过近距离激活定位和远距离识别及上传数据来工作。
有源电子标签的工作过程包括
有源微波rfid射频系统的构成与工作原理内容如下:
1、RFID工作原理
RFID技术的基本工作原理并不复杂;在标签进入磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息。
或者主动发送某一频率的信号,解读器读取信息并解码后,发送至中央信息系统进行有关数据处理。
2、应用软件系统三个部分
一套完整的RFID系统,是由阅读器与电子标签也就是所谓的应答器及应用软件系统三个部分所组成,其工作原理是阅读器发射特定频系的无线电波给应答器。
用以取动应答器将内部的数据送出,此时阅读器便依序接收,送给应答器做相应的处理。
3、感应方式
以RFID卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成,感应偶合nductiveCoudlino及后向散射偶合(BackscatterCoupling)两种,一般低频的RFID大都采用第一种式。
RFID内容及技术:
1、射频识别技术RFID内容
射频识别技术RFID(RadioFrequencyIdentificaTIon)是通过射频信号对某个目标的ID进行自动识别得到对象信息,并获取相关数据的技术。
根据供电方式的不同,可以将RFID分为两类:无源RFID和有源RFID。
2、RFID技术
不同于传统的磁卡和IC卡,RFID技术解决了无源和免接触两大问题,同时它可实现运动目标和多目标识别,能够广泛应用于各类场合。
其突出优点是环境适应性强、能够穿透非金属材质、数据存储量大、抗干扰能力强。
