法兰盘是一种常见的机械连接装置。

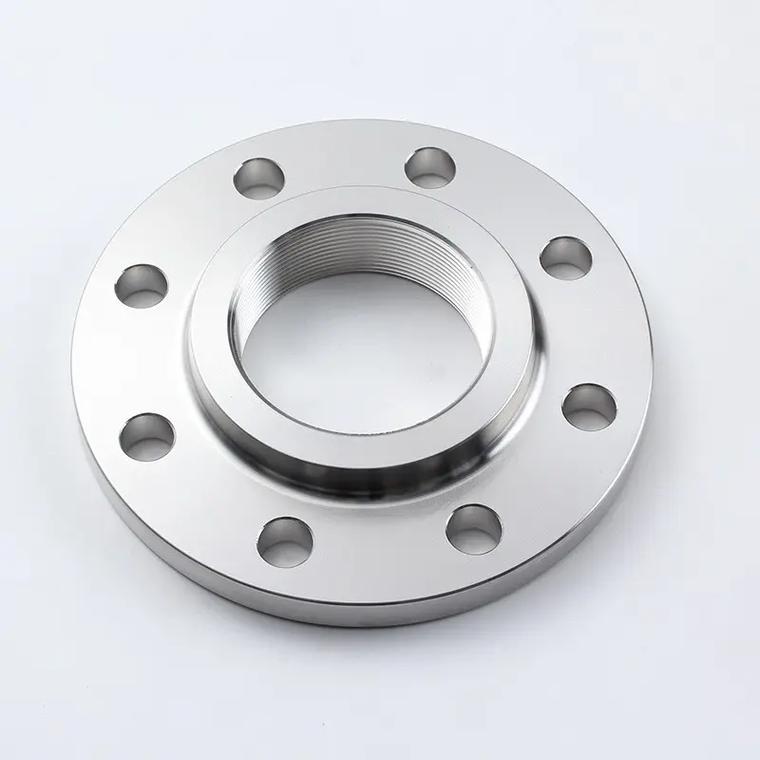

法兰盘是一种用于连接两个管道的圆形金属盘,通常用于管道系统、机械设备和汽车制造等领域。它通过螺栓连接的方式将两个管道或其他设备牢固地连接在一起,以实现流体的传输、调节和控制等功能。
在机械连接领域,法兰盘的应用非常广泛。
它由法兰体、密封元件和连接螺栓等部件组成。
法兰盘的主要作用是提供一种可靠的连接方式,确保管道或设备的密封性能。
在进行连接时,首先将两个需要连接的管道上的法兰盘对齐,然后使用螺栓将其紧密固定在一起。
密封元件则用于确保连接处的密封性能,防止介质泄漏。
这种连接方式具有安装方便、拆卸简单、密封可靠等优点,因此被广泛应用于各种行业。
此外,法兰盘还具有多种类型和规格,以适应不同的应用场景。
根据不同的压力、温度和介质等参数,法兰盘可分为不同的等级和材质。
同时,法兰盘的尺寸和连接方式也有多种选择,如焊接法兰、松套法兰等。
这些不同类型的法兰盘可以满足不同的工程需求,确保连接的可靠性和安全性。
总之,法兰盘作为一种重要的机械连接装置,为管道系统和机械设备的安全运行提供了可靠的保障。
以上内容供参考,关于法兰盘的详细结构与应用建议咨询机电工程师或者阅读相关行业资料,以获取更加全面准确的信息。
什么是法兰盘接头
法兰是轴与轴之间相互连接的零件,用于管端之间的连接;也有用在设备进出口上的法兰,用于两个设备之间的连接,如减速机法兰。
法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,别称为法兰凸缘盘或突缘。
法兰的使用方法:法兰都是成对使用的,低压管道可以使用丝接法兰,四公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封垫,然后用螺栓紧固。不同压力的法兰厚度不同,它们使用的螺栓也不同。
法兰的分类方法:
1、按化工(HG)行业标准分:
整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。
2、按石化(SH)行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。
3、按机械(JB)行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
4、按国家(GB)标准分:整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
