agp是串行还是并行(AGP是串行还是并行?)

AGP（AccelerateGraphicalPort），加速图形接口。

随着显示芯片的发展，PCI总线日益无法满足其需求。

英特尔于1996年7月正式推出了AGP接口，它是一种显示卡专用的局部总线。

严格的说，AGP不能称为总线，它与PCI总线不同，因为它是点对点连接，即连接控制芯片和AGP显示卡，但在习惯上我们依然称其为AGP总线。

AGP接口是基于PCI2.1版规范并进行扩充修改而成，工作频率为66MHz。

AGP总线直接与主板的北桥芯片相连，且通过该接口让显示芯片与系统主内存直接相连，避免了窄带宽的PCI总线形成的系统瓶颈，增加3D图形数据传输速度，同时在显存不足的情况下还可以调用系统主内存。

所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。

由于采用了数据读写的流水线操作减少了内存等待时间，数据传输速度有了很大提高；具有133MHz及更高的数据传输频率；地址信号与数据信号分离可提高随机内存访问的速度；采用并行操作允许在CPU访问系统RAM的同时AGP显示卡访问AGP内存；显示带宽也不与其它设备共享，从而进一步提高了系统性能。

AGP标准在使用32位总线时，有66MHz和133MHz两种工作频率，最高数据传输率为266Mbps和533Mbps，而PCI总线理论上的最大传输率仅为133Mbps。

目前最高规格的AGP8X模式下，数据传输速度达到了2.1GB/s。

AGP接口的发展经历了AGP1.0(AGP1X、AGP2X)、AGP2.0(AGPPro、AGP4X)、AGP3.0(AGP8X)等阶段，其传输速度也从最早的AGP1X的266MB/S的带宽发展到了AGP8X的2.1GB/S。

AGP1.0（AGP1X、AGP2X）

1996年7月AGP1.0图形标准问世，分为1X和2X两种模式，数据传输带宽分别达到了266MB/s和533MB/s。

这种图形接口规范是在66MHzPCI2.1规范基础上经过扩充和加强而形成的，其工作频率为66MHz，工作电压为3.3v，在一段时间内基本满足了显示设备与系统交换数据的需要。

这种规范中的AGP带宽很小，现在已经被淘汰了，只有在前几年的老主板上还见得到。

AGP2.0(AGP4X)

显示芯片的飞速发展，图形卡单位时间内所能处理的数据呈几何级数成倍增长，AGP1.0图形标准越来越难以满足技术的进步了，由此AGP2.0便应运而生了。

1998年5月份，AGP2.0规范正式发布，工作频率依然是66MHz，但工作电压降低到了1.5v，并且增加了4x模式，这样它的数据传输带宽达到了1066MB/sec，数据传输能力大大地增强了。

AGPPro

AGPPro接口与AGP2.0同时推出，这是一种为了满足显示设备功耗日益加大的现实而研发的图形接口标准，应用该技术的图形接口主要的特点是比AGP4x略长一些，其加长部分可容纳更多的电源引脚，使得这种接口可以驱动功耗更大（25-110w）或者处理能力更强大的AGP显卡。

这种标准其实是专为高端图形工作站而设计的，完全兼容AGP4x规范，使得AGP4x的显卡也可以插在这种插槽中正常使用。

AGPPro在原有AGP插槽的两侧进行延伸，提供额外的电能。

它是用来增强，而不是取代现有AGP插槽的功能。

根据所能提供能量的不同，可以把AGPPro细分为AGPPro110和AGPPro50。

在某些高档台式机主板上也能见到AGPPro插槽，例如华硕的许多主板。

AGP3.0(AGP8X)

2000年8月，Intel推出AGP3.0规范，工作电压降到0.8V,并增加了8x模式，这样它的数据传输带宽达到了2133MB/sec，数据传输能力相对于AGP4X成倍增长，能较好的满足当前显示设备的带宽需求。

AGP接口的模式传输方式

不同AGP接口的模式传输方式不同。

1X模式的AGP，工作频率达到了PCI总线的两倍—66MHz，传输带宽理论上可达到266MB/s。

AGP2X工作频率同样为66MHz，但是它使用了正负沿（一个时钟周期的上升沿和下降沿）触发的工作方式，在这种触发方式中在一个时钟周期的上升沿和下降沿各传送一次数据，从而使得一个工作周期先后被触发两次，使传输带宽达到了加倍的目的，而这种触发信号的工作频率为133MHz，这样AGP2X的传输带宽就达到了266MB/s×2（触发次数）＝533MB/s的高度。

AGP4X仍使用了这种信号触发方式，只是利用两个触发信号在每个时钟周期的下降沿分别引起两次触发，从而达到了在一个时钟周期中触发4次的目的，这样在理论上它就可以达到266MB/s×2（单信号触发次数）×2（信号个数）＝1066MB/s的带宽了。

在AGP8X规范中，这种触发模式仍然使用，只是触发信号的工作频率变成266MHz，两个信号触发点也变成了每个时钟周期的上升沿，单信号触发次数为4次，这样它在一个时钟周期所能传输的数据就从AGP4X的4倍变成了8倍，理论传输带宽将可达到266MB/s×4（单信号触发次数）×2（信号个数）＝2133MB/s的高度了。

目前常用的AGP接口为AGP4X、AGPPRO、AGP通用及AGP8X接口。

需要说明的是由于AGP3.0显卡的额定电压为0.8—1.5V，因此不能把AGP8X的显卡插接到AGP1.0规格的插槽中。

这就是说AGP8X规格与旧有的AGP1X/2X模式不兼容。

而对于AGP4X系统，AGP8X显卡仍旧在其上工作，但仅会以AGP4X模式工作，无法发挥AGP8X的优势。

AGP是串行还是并行?

主板CPU显卡内存硬盘光驱电脑硬件常识。

#1硬件系统：

电脑的硬件系统由输入设备、主机和输出设备组成。外部信息经输入设备输入主机，由主机分析、加工、处理，再经输出设备输出。

#1输入输出设备：

电脑只能识别二进制数字电信号，而人们习惯于接受图文声像信号。输入输出设备起着信号转换和传输的作用。

我们常用键盘输入文字，用麦克风输入声音，用数码像机、扫描仪和摄影机输入图像。

常用输出设备有显示器、打印机和喇叭。

#1主板：

也称主机板，是安装在主机机箱内的一块矩形电路板，上面安装有电脑的主要电路系统。主板的类型和档次决定着整个微机系统的类型和档次，主板的性能影响着整个微机系统的性能。

主板上安装有控制芯片组、BIOS芯片和各种输入输出接口、键盘和面板控制开关接口、指示灯插接件、扩充插槽及直流电源供电接插件等元件。

CPU、内存条插接在主板的相应插槽（座）中，驱动器、电源等硬件连接在主板上。

主板上的接口扩充插槽用于插接各种接口卡，这些接口卡扩展了电脑的功能。常见接口卡有显示卡、声卡等。

#1CPU：

CPU（中央处理器）是电脑的核心，电脑处理数据的能力和速度主要取决于CPU。

通常用位长和主频评价CPU的能力和速度，如PⅡ300CPU能处理位长为32位的二进制数据，主频为300MHz。

#1系统总线：

系统总线是连接扩充插槽的信息通路。

ISA和PCI总线是目前PC机常用系统总线，主板上相应有ISA和PCI插槽。

#1输入输出接口：

简称I/O接口，是连接主板与输入输出设备的界面。主机后侧的串口、并口、键盘接口、PS/2接口、USB接口以及主机内部的硬盘、软驱接口都是输入输出接口。

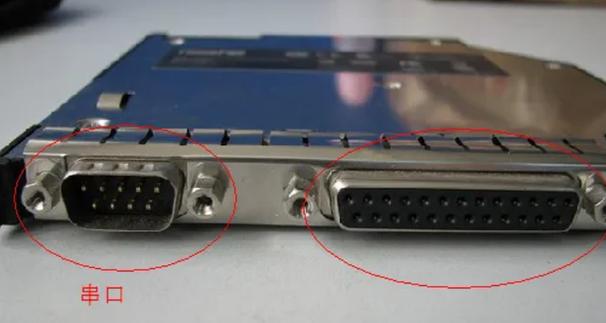

#1串行通讯接口（RS－232－C）：

简称串行口，是电脑与其它设备传送信息的一种标准接口。现在的电脑至少有两个串行口COM1和COM2。

#1并行通讯接口：

简称并行口，是电脑与其它设备传送信息的一种标准接口，这种接口将8位数据位同时并行传送，并行口数据传送速度较串行口快，但传送距离较短。

并行口使用25孔D形连接器，常用于连接打印机。

#1EIDE接口：

也称为扩展IDE接口，主板上连接EIDE设备的接口。常见EIDE设备有硬盘和光驱。目前较新的接口标准还有UltraDMA/33、UltraDMA/66。

#1AGP：

即“加速图形端口”，是Intel公司在1996年7月提出的显示卡接口标准，通过主板上的AGP插槽连接AGP显示卡。

PCI总线的传输速度只能达到132MB/s，而AGP端口则能达到528MB/s，传输速度四倍于前者。

AGP技术使图形显示（特别是3D图形）的性能有了极大的提高，使PC机在图形处理技术上又向前迈了一大步。

#1光盘驱动器：

读取光盘信息的设备。是多媒体电脑不可缺少的硬件配置。

光盘存储容量大，价格便宜，保存时间长，适宜保存大量的数据，如声音、图像、动画、视频信息、电影等多媒体信息。

光盘驱动器有三种，CD－ROM、CD－R和MO，CD－ROM是只读光盘驱动器；CD－R只能写入一次，以后不能改写；MO是可写、可读光盘驱动器。

#1内存储器：

简称内存，用于存放当前待处理的信息和常用信息的半导体芯片。容量不大，但存取迅速。

内存包括RAM、ROM和Cache。

#1RAM：

RAM（随机存取存储器）是电脑的主存储器，人们习惯将RAM称为内存。RAM的最大特点是关机或断电数据便会丢失。

内存越大的电脑，能同时处理的信息量越大。

我们用刷新时间评价RAM的性能，单位为ns（纳秒），刷新时间越小存取速度越快。

586电脑常用RAM有EDORAM和SDRAM，存储器芯片安装在手指宽的条形电路板上，称之为内存条。内存条安装在主板上的内存条插槽中。

按内存条与主板的连接方式有30线、72线和168线之分。

目前装机常用168线、刷新时间为10ns、容量为32M（或64M）的SDRAM内存条。

#1Cache：

Cache（高速缓冲存储器）是位于CPU与主内存间的一种容量较小但速度很高的存储器。

由于CPU的速度远高于主内存，CPU直接从内存中存取数据要等待一定时间周期，Cache中保存着CPU刚用过或循环使用的一部分数据，当CPU再次使用该部分数据时可从Cache中直接调用，这样就减少了CPU的等待时间，提高了系统的效率。

Cache又分为一级Cache（L1Cache）和二级Cache（L2Cache），L1Cache集成在CPU内部，L2Cache一般是焊在主板上，常见主板上焊有256KB或512KBL2Cache。

#1ROM：

ROM（只读存储器）是一种存储计算机指令和数据的半导体芯片，但只能从其中读出数据而不能写入数据，关机或断电后ROM的数据不会丢失。

生产厂商把一些重要的不允许用户更改的信息和程序存放在ROM中，例如存放在主板和显示卡ROM中的BIOS程序。

#1BIOS：

BIOS是一个程序，即微机的基本输入输出系统，BIOS程序的主要功能是对电脑的硬件进行管理。

BIOS程序是电脑开机运行的第一个程序。

开机后BIOS程序首先检测硬件，对系统进行初始化，然后启动驱动器，读入操作系统引导记录，将系统控制权交给磁盘引导记录，由引导记录完成系统的启动。

电脑运行时，BIOS还配合操作系统和软件对硬件进行操作。

BIOS程序存放在主机板上的ROMBIOS芯片中。当前586主板大多使用FlashROM存储BIOS程序，FlashROM中的程序（数据）可以通过运行程序更新。

#1CMOS：

CMOS是主板上一块可读写的RAM芯片，用于保存当前系统的硬件配置信息和用户设定的某些参数。

CMOSRAM由主板上的电池供电，即使系统掉电信息也不会丢失。

对CMOS中各项参数的设定和更新需要运行专门的设置程序，开机时通过特定的按键（一般是Del键）就可进入BIOS设置程序，对CMOS进行设置。

CMOS设置习惯上也被叫做BIOS设置。

#1显示卡：

又称显示器适配卡，是连接主机与显示器的接口卡。其作用是将主机的输出信息转换成字符、图形和颜色等信息，传送到显示器上显示。

显示卡插在主板的ISA、PCI、AGP扩展插槽中，ISA显示卡现已基本淘汰。

#1声卡：

多媒体电脑中用来处理声音的接口卡。

声卡可以把来自话筒、收录音机、激光唱机等设备的语音、音乐等声音变成数字信号交给电脑处理，并以文件形式存盘，还可以把数字信号还原成为真实的声音输出。

声卡尾部的接口从机箱后侧伸出，上面有连接麦克风、音箱、游戏杆和MIDI设备的接口。

#1视频捕获卡：

用于捕获从电视天线、录像机、影碟机等输入的动态或静态视频影像的接口卡，是多媒体制作的重要工具。高级的视频捕获卡还能在捕获影像的同时进行MPEG压缩，制作VCD。

#1中断：

中断是计算机处理特殊问题的一个过程。

当在计算机执行程序的过程中，出现某个特殊情况（或称为“事件”）时，暂时中止现行程序，转去执行这一事件的程序，处理完毕之后再回到原来程序的中断点继续执行的整个过程叫做中断。

#1IRQ：

即“中断请求”，是其它设备发出的请求计算机响应的信号。

计算机将根据IRQ的级别和优先程度决定何时发生响应。

原则上每个设备有自身的唯一的中断请求通道，即IRQ值（又叫IRQ号），如果两个硬件设备使用同一个中断通道，必定会发生IRQ冲突。

#1DMA：

即“直接内存访问”，是计算机内的一种数据传输操作。

整个数据传输操作过程在“DMA控制器”控制下进行，不通过CPU。

数据传输过程中CPU只在数据传输开始和结束时作一点处理。

DMA技术使计算机系统的效率大大提高。

DMA传输通过DMA通道进行，如软驱、声卡均占用DMA通道传输数据。两个设备不能同时用同一DMA通道传输数据，否则会发生DMA冲突。

#1主频与外频：

主频指CPU内核工作时钟频率。外频指CPU与外部（主板芯片组）交换数据、指令的工作时钟频率。

系统时钟就是CPU的“外频”，我们将系统时钟按规定比例倍频后所得到的时钟信号作为CPU的内核工作时钟（主频）。

例如某电脑使用Pentium233CPU，那么这台电脑的外频是66MHz，而它的主频则是（66×3.5）=233MHz。

系统时钟（外频）是电脑系统的基本时钟，电脑中各分系统中所有不同频率的时钟都与系统时钟相关联。

如当前100MHz外频系统中，系统内存工作于100MHz（或66MHz），L2Cache工作于100MHz，PCI工作于33MHz，AGP工作于66MHz。

可以看出，上述频率都与外频有一定的比例关系。

提高系统时钟（外频）可以提高整个电脑的性能，但提高外频必然将改变其它各分系统时钟频率，影响各分系统的实际运行情况，这一点对CPU超外频运行时应该加以充分重视。

#1DVD：

即数字通用光盘。

DVD光驱指读取DVD光盘的设备。

DVD盘片的容量为4.7GB，相当于CD－ROM光盘的七倍，可以存储133分钟电影，包含七个杜比数字化环绕音轨。

DVD盘片可分为：DVD－ROM、DVD－R（可一次写入）、DVD－RAM（可多次写入）和DVD－RW（读和重写）。

目前的DVD光驱多采用EIDE接口，能像CD－ROM光驱一样连接到IDE1或IDE2口上。
