维氏硬度计的测试方法(维氏硬度计的测试方法视频)

(1)转动试验力变换手轮，使试验力符合选择要求。旋转试验力变换手轮时，应小心缓慢地进行，防止过快产生冲击。

(2)打开电源开关(22),指示灯(21)及光源灯(10)亮。LCD屏上显示此时试验力变换手轮所指示的试验力，并显示94年8月8日初始化日期。

(3)这时光标在94年下显示，按下[TIME]或[TIME-]键,可递增或递减，每按一次递增或递减5个数字。

年份选择后，按下[SPECI]键选择月份，这时光标在8月下显示，数次按下[TIME]或[TIME-]键选择月份.再按下[SPECI]，这时光标在8日下显示，如上所述选择日期。

当测试结果输出打印时，相应打出所键入的年月日期。

如不需打印日期时，可连按三次[SPECI]键。

(4)日期键入后，LCD屏上显示D1、D2、HV、N等字母，即表示仪器己进入工作状态。

(5)转动物镜、压头转换手柄(16)，使40X物镜(18)处于主体前方位置。(光学系统总放大倍率为400×，处于测量状态。)。

(6)将标准试块或试样安放在试台上，转动旋轮(20)使试台上升。

眼睛接近测微目镜观察。

当试样离物镜下端2～3mm时，在目镜的视场中心出现明亮光斑，说明聚焦面即将来到，此时应缓慢微量上升，直至在目镜中观察到试块或试样表面的清晰成像，这时聚焦过程完成。

(7)如果在目镜中观察到的成像呈模糊状或一半清晰一半模糊，则说明光源中心偏离系统光路中心，需调节灯泡的中心位置。如果视场太暗或太亮可通过操作面板(6)上的软键调节光源强弱。

(8)如果想观察试块或试样上的较大视场范围，可将物镜压头转换手柄逆时针转至主体前方，此时，光学系统总放大倍率为100X，处于观察状态。

当转换1OX和40X物镜时聚焦面有微量变化，可微调升降丝杆进行聚焦。

(9)将转换手柄逆时针转动，使压头主轴处于主体前方，此时压头顶尖(1)与聚焦好的平面之间间隙约为0.4～0.5mm。当测量不规则的试样时要小心，防止压头碰及试样，损坏压头。

(10)根据试验要求在操作面板上键入试验力延时保荷时间，每键入一次变化为五秒，[十]为加，[－]为减。

(11)按下操作面板(6)上的[START]键，此时加试验力，[LOADING]LED指示灯亮。

(12)试验力保持阶段时，延时[DWELL]LED亮，此时LCD屏上T按所选择时间倒计数，延时时间到，试验力卸除，卸试验力(UNLOADING)LED亮。

在LED未灭前，不要转动压头测量转换手柄，否则会影响压痕测量精度，甚至损坏仪器。

(13)将转换手柄顺时针转动，使40X物镜处于主体前方。这时就可在测微目镜中测量对角线长度。

(14)先将测微目镜右边的鼓轮顺时针旋转，使目镜内观察到的两刻线相近移动。当两刻线边缘相近时，透光缝隙逐渐减少，当两刻线间处于无光隙的临界状态时，按下[CL]键清零。

(15)转动左侧鼓轮使鼓轮左边刻线对准压痕一角，再转动右侧鼓轮，两刻线分离，使右侧刻线对准压痕另一角。当刻线对准压痕对角线无误时，就按下测微目镜下方的按钮输入，并在显示屏的D1后显示。

(16)当右侧鼓轮转动时，LCD屏上D1后的数字闪烁，表示结果还未输入，当结果输入后就不再闪烁，光标转入D2。

按上述要求，再次测定另一对角线长度。

此时LCD屏HV硬度值就同时显示。

注:压痕会由于样品的表面粗糙不平或平整度差异或多或少地发生变形，所以测量对角线应在两个垂直方向上进行，取其算术平均值。

(当进行努氏硬度试验时，只需测试长对角线长度，HK硬度值就立即显示。

)。

(17)本次测量完成后，才能进行下一次试验。如果本次测量结果不满意，可重复进行测量或按[SPECI]、[RESET]复位键重新进行试验。(此时测微目镜刻线需重新对零)。

(18)当LCD屏显示测量次数N≥1时，可按[SPECI]、[PRI]打印键，测试结果从打印机(24)中打印输出。第一次试验结果(N=O)不予打印。

(19)当在目镜中观察到压痕太小或太大影响测量时，需重新选择试验力，转动试验力变换手轮，使试验力符合要求，这时应按下[SPECI]和[RESET]键，LCD屏就显示所选试验力。

此时，测微目镜刻线应重新对零。

维氏硬度计的测试方法视频

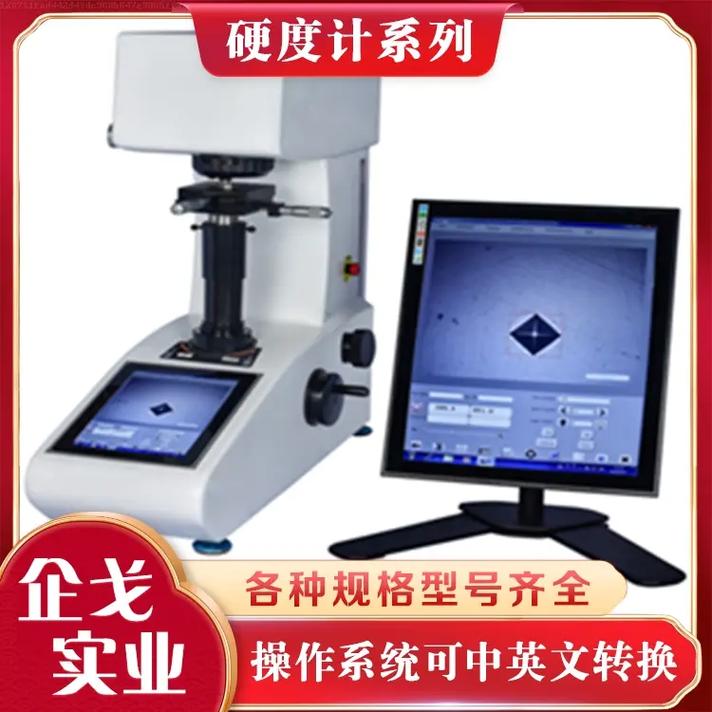

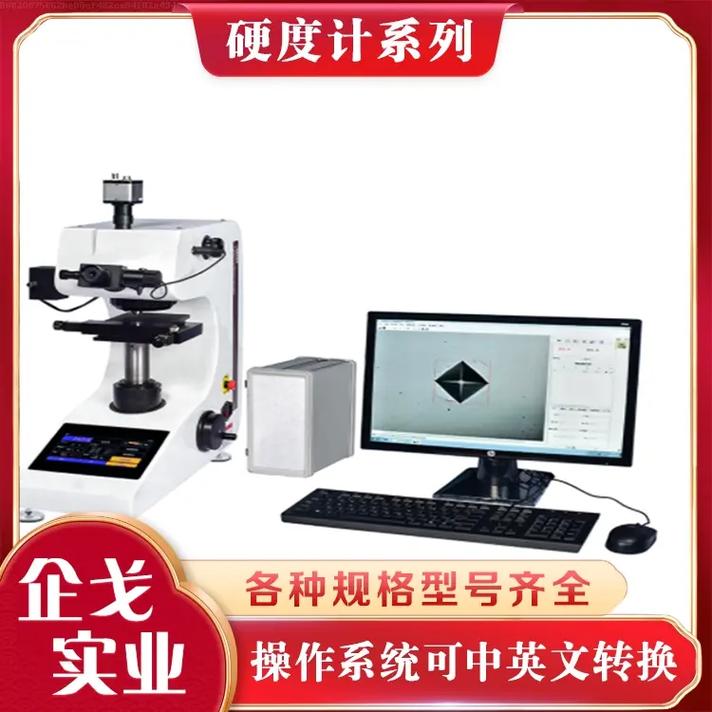

HV-1000显微维氏硬度计，作为满足基本维氏硬度测试需求的专业设备，其升级后的控制系统不仅提供了丰富多样的测量数据，而且操作更加全面、精准。

此设备，又被称为显微维氏硬度计，以其卓越的可靠性、易用性与直观性，为用户带来了便利。

HV-1000显微硬度计配备有高级光学系统，不仅能够清晰呈现图像，还具备显微镜功能，亮度可调，保障长时间操作的舒适性，有效避免视觉疲劳。

工业显示屏上，用户可以直观看到硬度值、换算硬度、试验方法、试验力、保荷时间以及测量次数，整个测试过程一目了然，操作便捷。

该硬度计采用了最新的C++语言编写的程序，有效提升了硬件在运行过程中的稳定性和可靠性。内置的卤素灯光源，不仅使用寿命长，可达30000小时以上，而且确保了测试过程的稳定性和精确性。

HV-1000显微维氏硬度计广泛应用于多种材料的硬度测试。

其应用范围涵盖了钛及钛合金、不锈钢等黑色金属，钢铁、有色金属、集成电路晶片；焊接或沉积硬度检验；热处理效果评估；渗碳层和淬火层硬化深度检测；薄型塑料、金属箔片、涂层、镀层、硬化层、层状金属的样品测试以及质量控制等众多领域。
