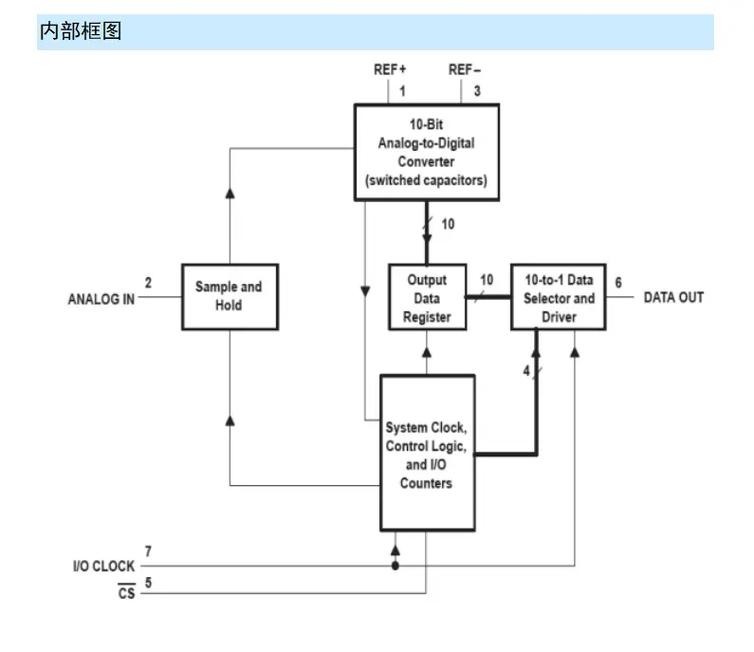

AD转换器,或称为模数转换器,是一种将模拟信号转换为数字信号的电子元件。
其主要功能是将输入的电压信号转换为数字信号,以便于处理和传输。
由于数字信号仅表示相对大小,因此AD转换器需要一个参考模拟量作为标准。
常见的参考标准是最大可转换信号的大小。
输出的数字量则表示输入信号相对于参考信号的大小。
DA转换器,或称为数模转换器,是将数字量转换为模拟信号的器件。
DA转换器主要由权电阻网络、运算放大器、基准电源和模拟开关等部分组成。
在模数转换过程中,DA转换器是必不可少的。
它将连续的模拟信号转换为离散的数字信号。
数模转换器的转换方式主要有两种:并行数模转换和串行数模转换。
并行数模转换通过控制开关和电阻网络来实现数字量到模拟量的转换。
串行数模转换则是将数字量转换为脉冲序列,再将每个脉冲转换为模拟量,最后相加得到模拟量输出。
随着数字技术的发展,特别是计算机技术的普及,模数和数模转换器在现代控制、通信和检测等领域发挥着重要作用。
它们将模拟信号转换为数字信号,以便于计算机处理,然后再将数字信号转换回模拟信号,以供执行机构使用。
为确保系统处理结果的精确度,AD和DA转换器必须具有足够的转换精度和速度。
随着集成技术的发展,已经研制出许多高性能的单片和混合集成型AD和DA转换器。
数模转换器是输入还是输出
A是模拟,D是数字,A/D转换,就是模拟信号转换为数字信号(的装置、的过程)。
一。什么是a/d.d/a转换:
随着数字技术,特别是信息技术的飞速发展与普及,在现代控制。
通信及检测等领域,为了提高系统的性能指标,对信号的处理广泛采用了数字计算机技术。
由于系统的实际对象往往都是一些模拟量(如温度。
压力。
位移。
图像等),要使计算机或数字仪表能识别。
处理这些信号,必须首先将这些模拟信号转换成数字信号;而经计算机分析。
处理后输出的数字量也往往需要将其转换为相应模拟信号才能为执行机构所接受。
这样,就需要一种能在模拟信号与数字信号之间起桥梁作用的电路-模数和数模转换器。
将模拟信号转换成数字信号的电路,称为模数转换器(简称a/d转换器或adc,analog。
to
digital
converter);将数字信号转换为模拟信号的电路称为数模转换器(简称d/a转换器或dac,digital。
to
analog
converter);a/d转换器和d/a转换器已成为信息系统中不可缺俚慕涌诘缏贰?br>为确保系统处理结果的精确度,a/d转换器和d/a转换器必须具有足够的转换精度;如果要实现快速变化信号的实时控制与检测,a/d与d/a转换器还要求具有较高的转换速度。
转换精度与转换速度是衡量a/d与d/a转换器的重要技术指标。
随着集成技术的发展,现已研制和生产出许多单片的和混合集成型的a/d和d/a转换器,它们具有愈来愈先进的技术指标。
二。d/a和a/d转换器的相关性能参数:
d/a转换器是把数字量转换成模拟量的线性电路器件,已做成集成芯片。
由于实现这种转换的原理和电路结构及工艺技术有所不同,因而出现各种各样的d/a转换器。
目前,国外市场已有上百种产品出售,他们在转换速度。
转换精度。
分辨率以及使用价值上都各具特色。
d/a转换器的主要参数:
衡量一个d/a转换器的性能的主要参数有:
(1)分辨率
是指d/a转换器能够转换的二进制数的位数,位数多分辨率也就越高。
(2)转换时间
指数字量输入到完成转换,输出达到最终值并稳定为止所需的时间。电流型d/a转换较快,一般在几ns到几百ns之间。电压型d/a转换较慢,取决于运算放大器的响应时间。
(3)精度
指d/a转换器实际输出电压与理论值之间的误差,一般采用数字量的最低有效位作为衡量单位。
(4)线性度
当数字量变化时,d/a转换器输出的模拟量按比例关系变化的程度。理想的d/a转换器是线性的,但是实际上是有误差的,模拟输出偏离理想输出的最大值称为线性误差。
a/d转换器的功能是把模拟量变换成数字量。
由于实现这种转换的工作原理和采用工艺技术不同,因此生产出种类繁多的a/d转换芯片。
a/d转换器按分辨率分为4位。
6位。
8位。
10位。
14位。
16位和bcd码的31/2位。
51/2位等。
按照转换速度可分为超高速(转换时间≤330ns),次超高速(330~3.3μs),高速(转换时间3.3~333μs),低速(转换时间>330μs)等。
a/d转换器按照转换原理可分为直接a/d转换器和间接a/d转换器。
所谓直接a/d转换器,是把模拟信号直接转换成数字信号,如逐次逼近型,并联比较型等。
其中逐次逼近型a/d转换器,易于用集成工艺实现,且能达到较高的分辨率和速度,故目前集成化a/d芯片采用逐次逼近型者多;间接a/d转换器是先把模拟量转换成中间量,然后再转换成数字量,如电压/时间转换型(积分型),电压/频率转换型,电压/脉宽转换型等。
其中积分型a/d转换器电路简单,抗干扰能力强,切能作到高分辨率,但转换速度较慢。
有些转换器还将多路开关。
基准电压源。
时钟电路。
译码器和转换电路集成在一个芯片内,已超出了单纯a/d转换功能,使用十分方便。
