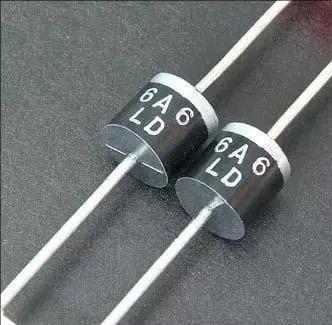

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理

晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

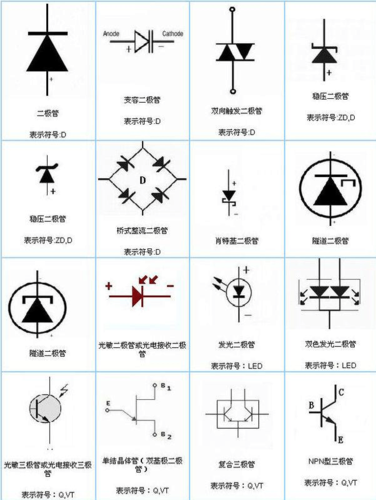

二极管的类型

二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。

由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的导电特性

二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。

正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。

必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。

只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。

导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

2、反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。

二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。

当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

二极管的主要参数

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：

1、额定正向工作电流

是指二极管长期连续工作时允许通过的最大正向电流值。

因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。

所以，二极管使用中不要超过二极管额定正向工作电流值。

例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流

反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。

反向电流越小，管子的单方向导电性能越好。

值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。

例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。

故硅二极管比锗二极管在高温下具有较好的稳定性。

测试二极管的好坏

初学者在业余条件下可以使用万用表测试二极管性能的好坏。测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。

1、正向特性测试

把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

2、反向特性测试

把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

二极管的应用

1、整流二极管

利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

2、开关元件

二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。

3、限幅元件

二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、继流二极管

在开关电源的电感中和继电器等感性负载中起继流作用。

5、检波二极管

在收音机中起检波作用。

6、变容二极管

使用于电视机的高频头中。

三极管的电流放大原理

晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。

而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。

图一:晶体三极管（NPN）的结构

图一是NPN管的结构图，它是由2块N型半导体中间夹着一块P型半导体所组成，从图可见发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极。

当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。

在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正确，发射区的多数载流子（电子）极基区的多数载流子（控穴）很容易地截越过发射结构互相向反方各扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。

由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补纪念给，从而形成了基极电流Ibo根据电流连续性原理得：Ie=Ib+Ic这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=Ic/Ib式中：β--称为直流放大倍数，集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：β=△Ic/△Ib式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。

三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。

三极管的特性曲线

1、输入特性

图2（b)是三极管的输入特性曲线，它表示Ib随Ube的变化关系，其特点是：

1）当Uce在0-2伏范围内，曲线位置和形状与Uce有关，但当Uce高于2伏后，曲线Uce基本无关通常输入特性由两条曲线（Ⅰ和Ⅱ）表示即可。

2）当Ube＜UbeR时，Ib≈O称（0～UbeR)的区段为“死区”当Ube＞UbeR时，Ib随Ube增加而增加，放大时，三极管工作在较直线的区段。

3）三极管输入电阻，定义为:rbe=(△Ube/△Ib)Q点，其估算公式为：rbe=rb+(β+1)(26毫伏/Ie毫伏）rb为三极管的基区电阻，对低频小功率管，rb约为300欧。

2、输出特性

输出特性表示Ic随Uce的变化关系（以Ib为参数）从图2（C）所示的输出特性可见，它分为三个区域：截止区、放大区和饱和区。

截止区当Ube＜0时，则Ib≈0，发射区没有电子注入基区，但由于分子的热运动，集电集仍有小量电流通过，即Ic=Iceo称为穿透电流，常温时Iceo约为几微安，锗管约为几十微安至几百微安，它与集电极反向电流Icbo的关系是：Icbo=(1+β)Icbo常温时硅管的Icbo小于1微安，锗管的Icbo约为10微安，对于锗管，温度每升高12℃，Icbo数值增加一倍，而对于硅管温度每升高8℃，Icbo数值增大一倍，虽然硅管的Icbo随温度变化更剧烈，但由于锗管的Icbo值本身比硅管大，所以锗管仍然受温度影响较严重的管，放大区，当晶体三极管发射结处于正偏而集电结于反偏工作时，Ic随Ib近似作线性变化，放大区是三极管工作在放大状态的区域。

饱和区当发射结和集电结均处于正偏状态时，Ic基本上不随Ib而变化，失去了放大功能。

根据三极管发射结和集电结偏置情况，可能判别其工作状态。

图2、三极管的输入特性与输出特性

截止区和饱和区是三极管工作在开关状态的区域，三极管和导通时，工作点落在饱和区，三极管截止时，工作点落在截止区。

三极管的主要参数

1、直流参数

（1）集电极一基极反向饱和电流Icbo，发射极开路（Ie=0)时，基极和集电极之间加上规定的反向电压Vcb时的集电极反向电流，它只与温度有关，在一定温度下是个常数，所以称为集电极一基极的反向饱和电流。

良好的三极管，Icbo很小，小功率锗管的Icbo约为1～10微安，大功率锗管的Icbo可达数毫安，而硅管的Icbo则非常小，是毫微安级。

（2）集电极一发射极反向电流Iceo(穿透电流）基极开路（Ib=0）时，集电极和发射极之间加上规定反向电压Vce时的集电极电流。

Iceo大约是Icbo的β倍即Iceo=(1+β)IcbooIcbo和Iceo受温度影响极大，它们是衡量管子热稳定性的重要参数，其值越小，性能越稳定，小功率锗管的Iceo比硅管大。

（3）发射极---基极反向电流Iebo集电极开路时，在发射极与基极之间加上规定的反向电压时发射极的电流，它实际上是发射结的反向饱和电流。

（4）直流电流放大系数β1（或hEF）这是指共发射接法，没有交流信号输入时，集电极输出的直流电流与基极输入的直流电流的比值，即：β1=Ic/Ib。

2、交流参数

（1）交流电流放大系数β（或hfe）这是指共发射极接法，集电极输出电流的变化量△Ic与基极输入电流的变化量△Ib之比，即：β=△Ic/△Ib一般晶体管的β大约在10-200之间，如果β太小，电流放大作用差，如果β太大，电流放大作用虽然大，但性能往往不稳定。

（2）共基极交流放大系数α（或hfb）这是指共基接法时，集电极输出电流的变化是△Ic与发射极电流的变化量△Ie之比，即：α=△Ic/△Ie因为△Ic＜△Ie，故α＜1。

高频三极管的α＞0.90就可以使用α与β之间的关系：α=β/（1+β）β=α/（1-α）≈1/（1-α）。

（3）截止频率fβ、fα当β下降到低频时0.707倍的频率，就是共发射极的截止频率fβ；当α下降到低频时的0.707倍的频率，就是共基极的截止频率fαofβ、fα是表明管子频率特性的重要参数，它们之间的关系为：fβ≈（1-α）fα。

（4）特征频率fT因为频率f上升时，β就下降，当β下降到1时，对应的fT是全面地反映晶体管的高频放大性能的重要参数。

3、极限参数

（1）集电极最大允许电流ICM当集电极电流Ic增加到某一数值，引起β值下降到额定值的2/3或1/2，这时的Ic值称为ICM。所以当Ic超过ICM时，虽然不致使管子损坏，但β值显著下降，影响放大质量。

（2）集电极----基极击穿电压BVCBO当发射极开路时，集电结的反向击穿电压称为BVEBO。

（3）发射极-----基极反向击穿电压BVEBO当集电极开路时，发射结的反向击穿电压称为BVEBO。

（4）集电极-----发射极击穿电压BVCEO当基极开路时，加在集电极和发射极之间的最大允许电压，使用时如果Vce＞BVceo，管子就会被击穿。

（5）集电极最大允许耗散功率PCM集电流过Ic，温度要升高，管子因受热而引起参数的变化不超过允许值时的最大集电极耗散功率称为PCM。

管子实际的耗散功率于集电极直流电压和电流的乘积，即Pc=Uce×Ic.使用时庆使Pc＜PCM。

PCM与散热条件有关，增加散热片可提高PCM。

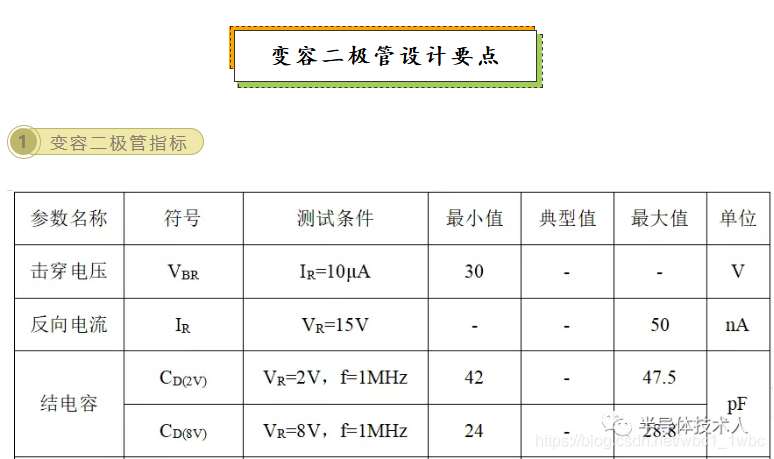

变容二极管正常工作在哪个区

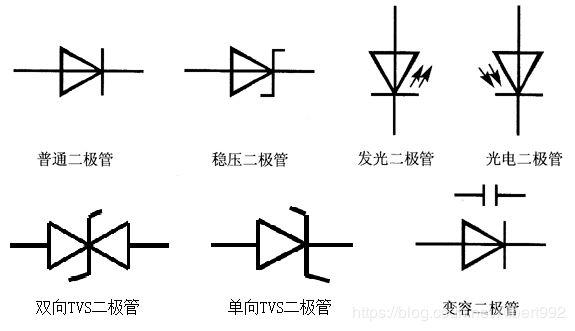

主要类型如下：

1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。

由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管，（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。

而变容二极管（VaricapDiode）则用来当作电子式的可调电容器。

大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。

二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。

因此，二极管可以想成电子版的逆止阀。

作用：二极管是最常用的电子元件之一，它最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现在丰富多彩的电子信息世界的诞生。

检测方法：用万用表打到电阻档测量一下反向电阻如果很小就说明这个二极管是坏的，反向电阻如果很大这就说明这个二极管是好的。

对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础。
