滤波器是什么(emi滤波器是什么)

1、性质不同

滤波器由电容、电感和电阻组成的滤波电路。滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

2、分类不同

滤波器按所处理的信号分为模拟滤波器和数字滤波器两种。

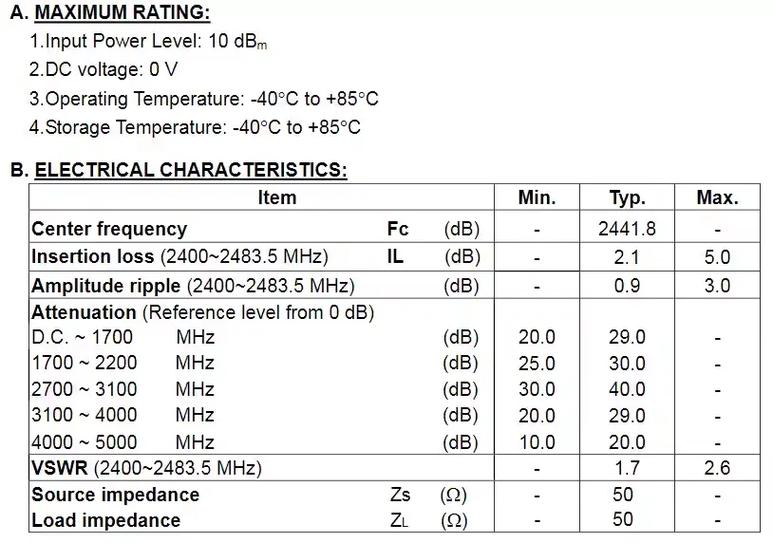

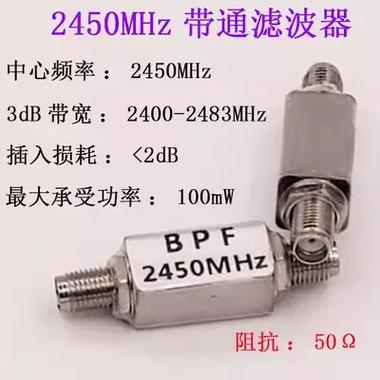

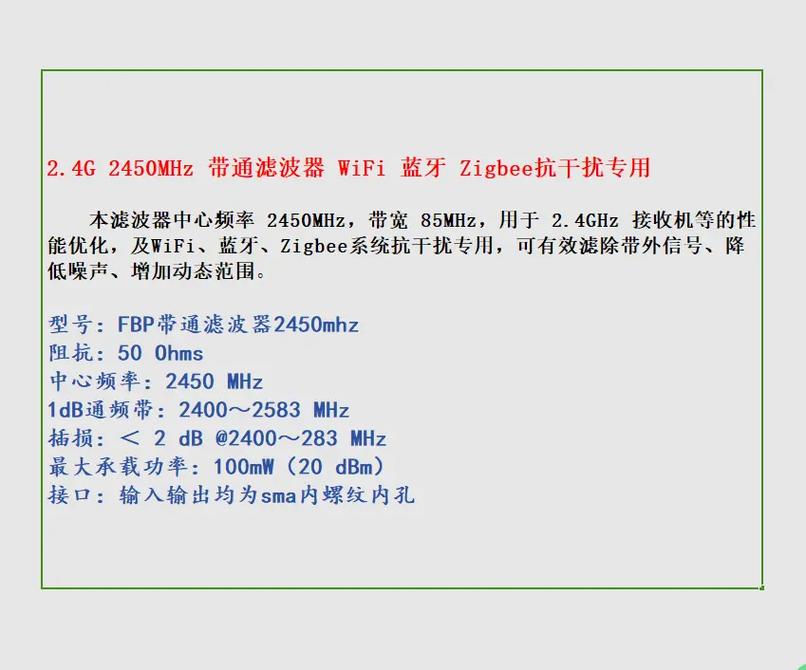

按所通过信号的频段分为低通、高通、带通、带阻和全通滤波器五种。

按所采用的元器件分为无源和有源滤波器两种。

根据滤波器的安放位置不同，分为板上滤波器和面板滤波器。

电抗器按结构及冷却介质：分为空心式、铁心式、干式、油浸式等。按接法：分为并联电抗器和串联电抗器。按功能：分为限流和补偿。

按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

3、作用不同

滤波器为一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器用来吸收电缆线路的充电容性无功的。

可以通过调整并联电抗器的数量来调整运行电压。

emi滤波器是什么

电源滤波器是由电容、电感和电阻组成的滤波电路，又名“电源EMI滤波器”，或是“EMI电源滤波器”，一种无源双向网络，它的一端是电源，另一端是负载。那么，电源滤波器的作用是什么呢?下面来看看吧。

一、电源滤波器的作用

电源线滤波器的作用是防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。

电源线滤波器是一种低通滤波器，它允许直流或50Hz的工作电流通过，而不允许频率较高的电磁干扰电流通过。

电源线滤波器是双向的，它既能防止电网上的干扰进入设备对设备产生不良影响，使设备满足传导敏感度的要求;又能防止设备内的电磁干扰通过。

电源线传到电网上，使设备满足传导发射的要求。

能够产生较强干扰的设备和对外界干扰敏感的设备都要使用电源线滤波器。

能够产生强干扰的设备有：含有脉冲电路(微处理器)的设备、使用开关电源的设备、使用可控硅的设备、变频调速设备、含有马达的设备等。

敏感电路如：使用微处理器的设备、小信号模拟电路等。

工作原理

电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效。

二、电源滤波器生产厂家

济南和康电子技术有限公司

北京中恒科泰科技有限公司

常州皓卓电子有限公司

西安浩南电子科技有限公司

上海潘登新电源有限公司

西安浩南电子科技有限公司

山东济南东能电力设备有限公司

深圳市凯比特贸易有限公司

广东省深圳市坚力电子有限公司

三、电源滤波器选型

根据应用场合来选

①滤波器的类型：工业级，军品级或者医用设备;②应用滤波器设备的供电类型：交流单相、三相，直流等;③滤波器的额定电压，电流，结构以及外形尺寸等;④其他一些应用中的特殊要求，例如：耐压，漏电流，工作温度等。

依据电磁兼容标准来选

Fig5.各种标准对传导发射所要求的频段

由于不同标准对传导发射测量的频段各不相同，所以在选择滤波器之前需考虑被测设备所遵循的标准，并在对应标准所要求的频段内提出对滤波器插入损耗的要求。

结构

电源滤波器一般都设计为只由电阻、电容及电感组成的被动滤波器，没有像晶体管之类的主动元件。

右图是一个电源滤波器的例子，电源滤波器的上方接电源，电源端有一个共模电感，也就是电源的二条线依同一个方向绕在铁心上，电源线上若有共模讯号，其在共模电感产生的磁场会相加，因此有较大的阻抗，而差模讯号在共模电感产生的磁场会互相抵消，因此可以流过共模电感。

电源流过的电流主要是差模的，但上面也可能会噪声以差模的形式出现，若要抑制差模噪声，需要另外使用差模电感，或是各相有个别的电感器。

在电源滤波器上会使用特别的安规解耦电容，分为X电容及Y电容二类：

X电容：抑制差模干扰(电源线之间的干扰)。

Y电容：抑制共模干扰(各组电源线对地之间的干扰)。

由于Y电容提高会使电器的漏电流增加，而电器的漏电流有其规定范围，因此Y电容不能太大，一般都会比X电容要小。

X电容和Y电容属于安规电容，即其失效后不会造成电击，也不会影响人身安全。二者都有自我复原(self-healing)作用，会使局部短路的部份恢复原来的绝缘状态。
